Wzmacniacze typu lock-in w systemach badawczych Stanford SR810 i SR830

teaser

SR 810 i SR 830 to wysokowydajne wzmacniacze DSP typu lock-in o szerokości pasma 102,4 kHz, dużym marginesie dynamicznym i stabilności temperaturowej.

Przybliżony przedział cenowy 4000 - 9900 Eur bez VAT
*Cena modelu podstawowego mieści się w tym przedziale

Miejsce na wybrane produkty

Możesz wstawić produkty, o które chcesz zapytać, klikając przycisk Wstaw zapytanie po lewej stronie strony.

Wolisz porozmawiać z nami bezpośrednio? Zadzwoń:
+420 541 633 670


  • Zakres częstotliwości 1 MHz do 102,4 kHz
  • Rezerwa dynamiczna >100 dB
  • Stabilność temperaturowa 5 ppm/°C
  • Rozdzielczość fazy 0,01 stopnia
  • Stała czasowa od 10 µs do 30 µs (do 24 dB/okt przesunięcia)
  • Automatyczne -uziemienie, -faza, -rezerwa i -offset
  • Syntetyzowane źródło odniesienia

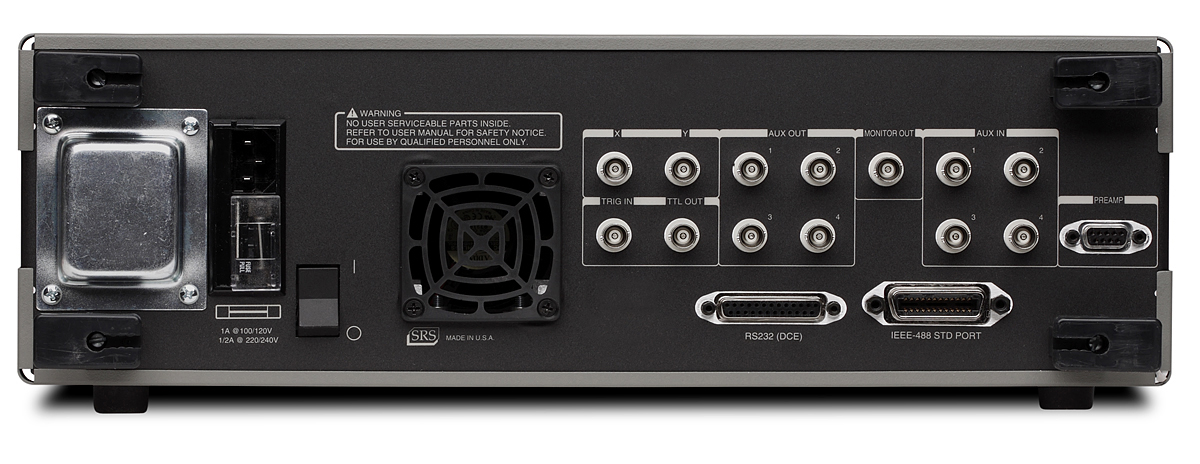

  • Interfejsy GPIB i RS-232

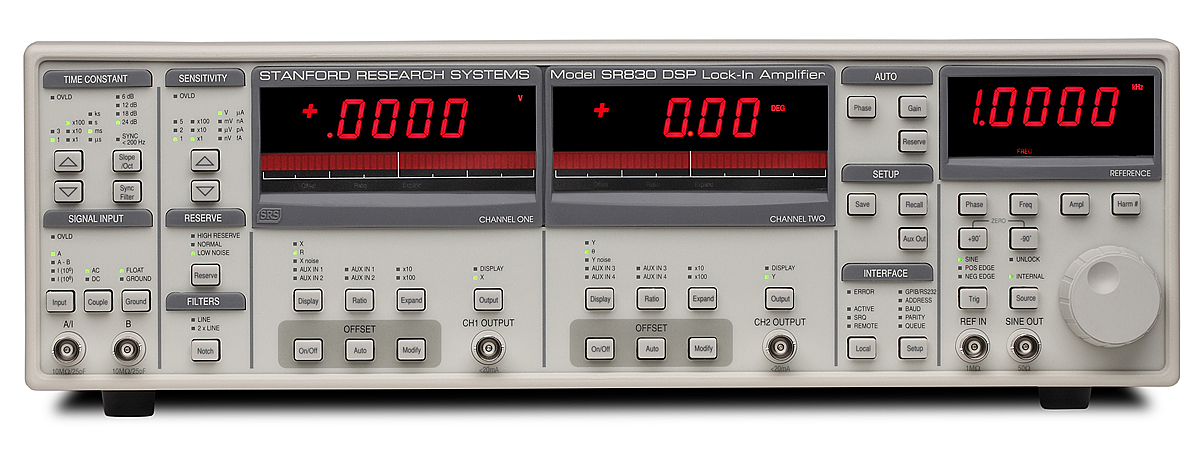

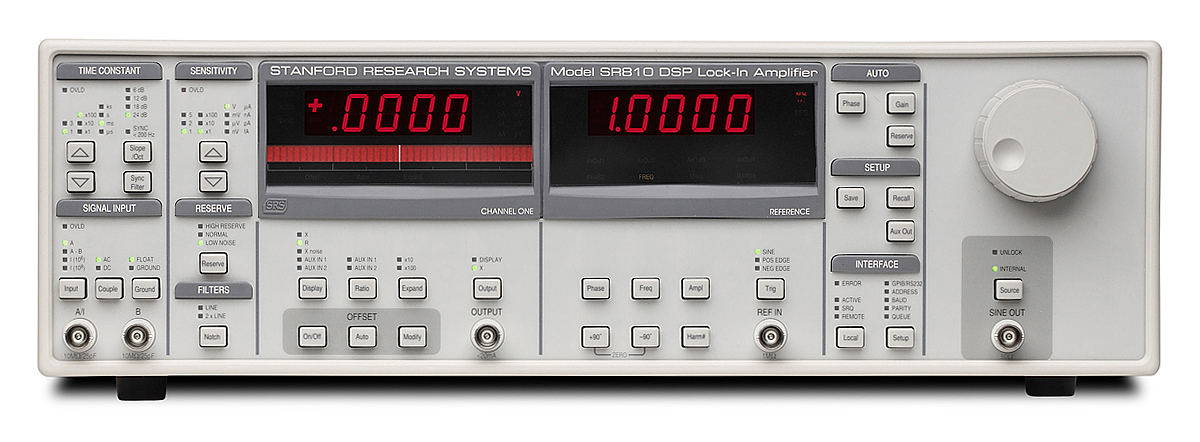

SR830 wyświetla jednocześnie wielkość i fazę mierzonego sygnału, podczas gdy SR810 wyświetla tylko wielkość sygnału. Oba przyrządy wykorzystują cyfrowe przetwarzanie sygnału (DSP) do demodulacji, filtrowania wyjściowego i wzmacniania prawidłowego sygnału. SR810 i SR830 zapewniają wysoką wydajność w zakresie częstotliwości od 1 MHz do 102 kHz i 100 dB marginesu ściemniania bez dryftu.



Kanał wejściowy

SR810 i SR830 mają wejścia różnicowe z wejściowym współczynnikiem szumów 6nV/√Hz. Impedancja wejściowa wynosi 10MΩ, a minimalna czułość napięcia wejściowego wynosi 2nV w całym zakresie. Wejście można również ustawić do pomiaru prądu z regulowanym wzmocnieniem 106 i 108 V/A. Filtr liniowy (50Hz lub 60Hz) i (100Hz lub 120Hz) zapewniają eliminację zakłóceń związanych z tymi częstotliwościami. W przeciwieństwie do konwencjonalnych wzmacniaczy lock-in, nie ma potrzeby stosowania filtrów pasmowo-przepustowych na wejściu. Filtry te są stosowane w konwencjonalnych wzmacniaczach lock-in w celu zwiększenia marginesu dynamiki. Niestety, filtry pasmowo-przepustowe są również źródłem szumów, zniekształceń amplitudy i fazy oraz dryftu. Wzmacniacze lock-in oparte na DSP mają duży margines dynamiki i dlatego nie ma potrzeby stosowania "śledzącego" filtra pasmowo-przepustowego.

Wzmacniacze typu lock-in w systemach badawczych Stanford SR810 i SR830 - zdjęcie 4
