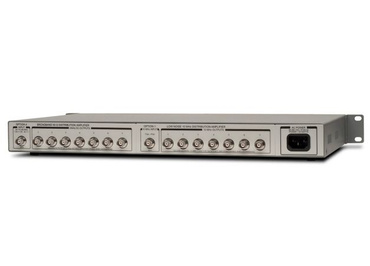

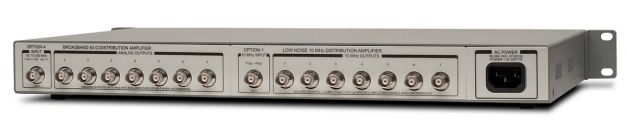

Wzmacniacz dystrybucyjny Stanford Research Systems FS735

Wzmacniacz rozdzielczy FS 735 służy do dystrybucji sygnału referencyjnego o częstotliwości 10 MHz. Każdy wzmacniacz ma jedno wejście i czternaście wyjść podzielonych na dwie grupy po siedem, wszystkie wyposażone w złącza BNC. Wejście jest wyposażone w obwód LC, aby umożliwić użycie przesunięcia DC na wejściu. Impedancja wejściowa wynosi 50 Ω przy 10 MHz.

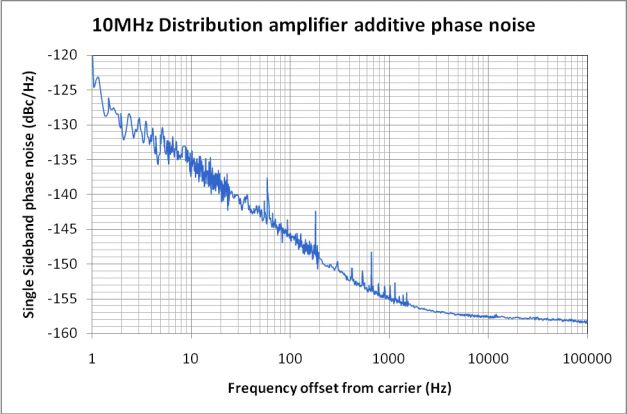

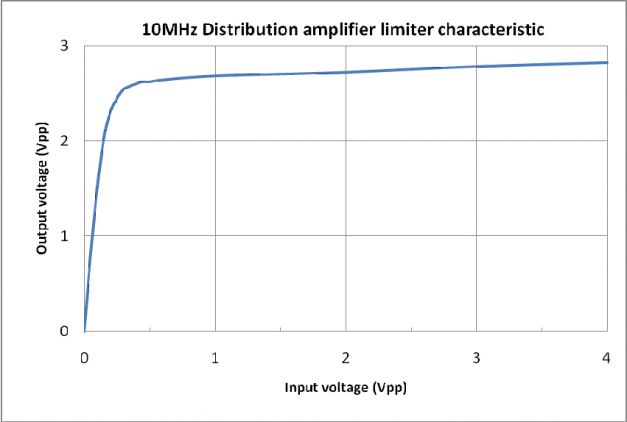

Wejście jest wyposażone w ogranicznik, który zapewnia szereg korzyści. Usuwa modulację amplitudy z sygnału wejściowego, dzięki czemu wyjścia mają stałą amplitudę. Szum wejściowy, który jest większy niż 50 mV od przejścia przez zero, jest blokowany. Praktycznie każdy przebieg z przesunięciem około 50% może być użyty jako wejście.

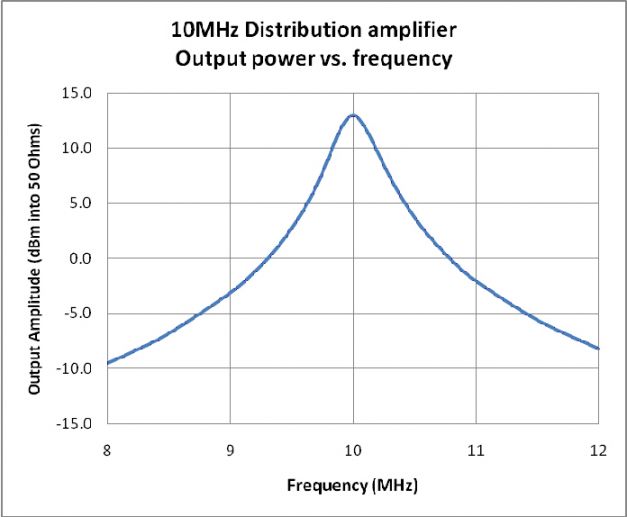

Po ograniczniku wejściowym następuje filtr pasmowoprzepustowy ze wzmacniaczem o stałym wzmocnieniu. Sygnał ten jest przekazywany do siedmiu wyjść wzmacniacza, z których każde przechodzi przez filtr dolnoprzepustowy i transformator wyjściowy. Wszystkie wyjścia mają impedancję 50 Ω i dostarczają sygnał sinusoidalny 1 Vrms (+13 dBm) na wyjściu do obciążenia 50 Ω.

Dla każdej grupy siedmiu wyjść dostępne są cztery diody LED. Dioda LED „Power” wskazuje, że urządzenie jest zasilane. Dioda LED „Signal” wskazuje obecność sygnału wejściowego. Dioda LED „Overload” (Przeciążenie) wskazuje, że sygnał wejściowy ma zbyt dużą amplitudę. Dioda LED „Fault” wskazuje jeden lub więcej z następujących stanów: brak sygnału wejściowego, nadmierny sygnał wejściowy, brak sygnału wyjściowego lub niski poziom wewnętrznego zasilania prądem stałym.

Możliwe konstrukcje urządzeń:

Opcja 1: Wzmacniacz dystrybucyjny 10 MHz, dwa 7-kanałowe

Opcja 2: Wzmacniacz dystrybucyjny 5 MHz, dwa 7-kanałowe

Opcja 2_1: Wzmacniacz dystrybucyjny 5 MHz 7 kanałów i wzmacniacz dystrybucyjny 10 MHz 7 kanałów

Opcja 3: Wzmacniacz dystrybucyjny logiki CMOS, dwa 7-kanałowe

Opcja 4: Szerokopasmowy wzmacniacz dystrybucyjny 50 omów, dwa 7-kanałowe

Opcja 4_1: Szerokopasmowy wzmacniacz dystrybucyjny 50 omów, 7 kanałów, Szerokopasmowy wzmacniacz dystrybucyjny 75 omów, 7 kanałów
