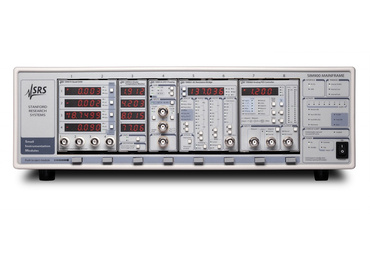

System modułowy Stanford Research Systems SIM900

System modułowy SIM900 firmy Stanford Research Systems to kompaktowa platforma testowa i pomiarowa do szerokiego zakresu zastosowań. W przeciwieństwie do innych systemów modułowych, SIM900 oferuje zdalne sterowanie za pośrednictwem interfejsów RS-232 i GPIB oprócz ręcznego sterowania panelem. Umożliwia wstawienie do 8 modułów wtykowych w celu skonfigurowania niestandardowych systemów i zadań. Dodatkowo, w przypadku specjalnych zastosowań, zewnętrzny moduł 9 może być podłączony za pomocą kabla i złącza z tyłu systemu. Oddzielna platforma zapewnia zasilanie, interfejs do komunikacji z komputerem PC i wejście do zewnętrznej synchronizacji 10 MHz.

Sterowanie

Zdalna komunikacja systemu z użytkownikiem odbywa się za pośrednictwem interfejsu RS-232, a opcjonalnie użytkownik może wybrać interfejs GPIB. Wszystkie polecenia są kierowane na podstawie numeru portu bezpośrednio z komputera użytkownika do poszczególnych modułów. Możliwe jest kaskadowe połączenie wielu systemów SIM900 i sterowanie nimi za pośrednictwem jednego systemu nadrzędnego.

Podstawa czasu

System modułowy dostarcza sygnał zegara 10 MHz do modułów, które synchronizują swoją wewnętrzną podstawę czasu z tym odniesieniem. Ten sygnał zegarowy może być również podłączony do zewnętrznego odniesienia 10 MHz poprzez wejście BNC na tylnym panelu.

Karta pamięci

SIM900 zawiera kartę pamięci skryptów, na której można przechowywać polecenia do wykonania zaraz po włączeniu zasilania systemu. Dzięki tej funkcji wszystkie moduły zostaną automatycznie ustawione na żądaną konfigurację, gdy tylko system zostanie włączony, eliminując potrzebę ręcznego ustawiania ich za każdym razem, gdy system jest uruchamiany.

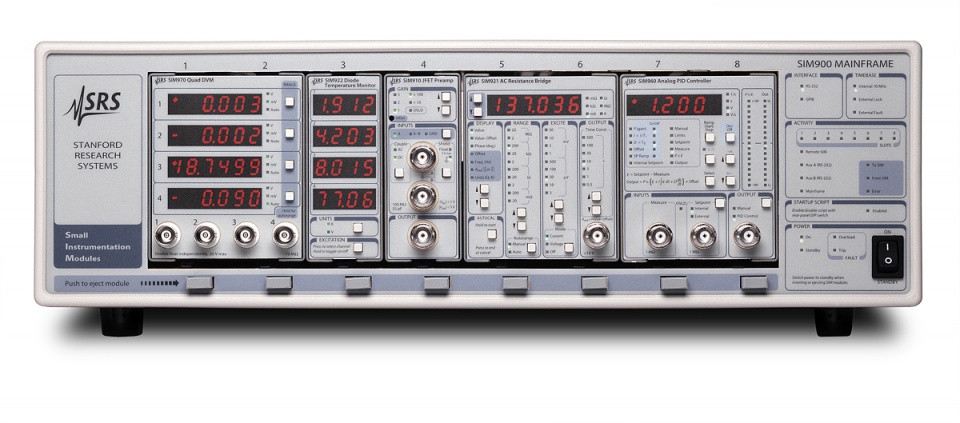

Panel przedni

Panel przedni systemu SIM900 zawiera wskaźniki LED, które dostarczają informacji o systemie i modułach. Wskaźniki pokazują używane interfejsy, podstawę czasu, aktywne gniazda modułów, czy skrypt rozruchowy jest włączony i/lub wskaźniki odnoszące się do zasilania.

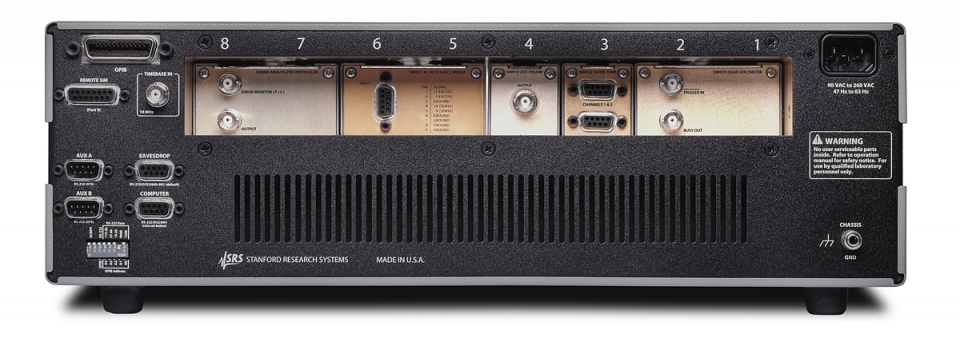

Tylny panel
