Wysokie i niezawodne ekranowanie umożliwia łatwe testowanie i pomiar mocy promieniowanej urządzeń bezprzewodowych w następujących technologiach komunikacji bezprzewodowej:
- LTE, NB-IoT urządzenia (700MHz, 2-6GHz)
- urządzenia LoRa, Sigfox (400MHz, 900MHz, 2.4GHz)
- Urządzenia WiFi (2,4 GHz, 5,8-6,2 GHz)
- Urządzenia BT/BLE (2,4 GHz)
- Urządzenia GNSS (1,2-1,6 GHz)
Potrójna stykowa struktura ekranu - zapewnia stabilną charakterystykę ekranowania w szerokim zakresie częstotliwości do 6,5 GHz
Wewnętrzny absorber - zapewnia bardziej stabilne wewnętrzne warunki testowe RF
Łatwa konserwacja - użytkownicy mogą z łatwością ręcznie wymienić uszczelkę ekranu
Dostępne różne moduły IO - użytkownicy mogą łatwo wymienić dowolny moduł IO ręcznie

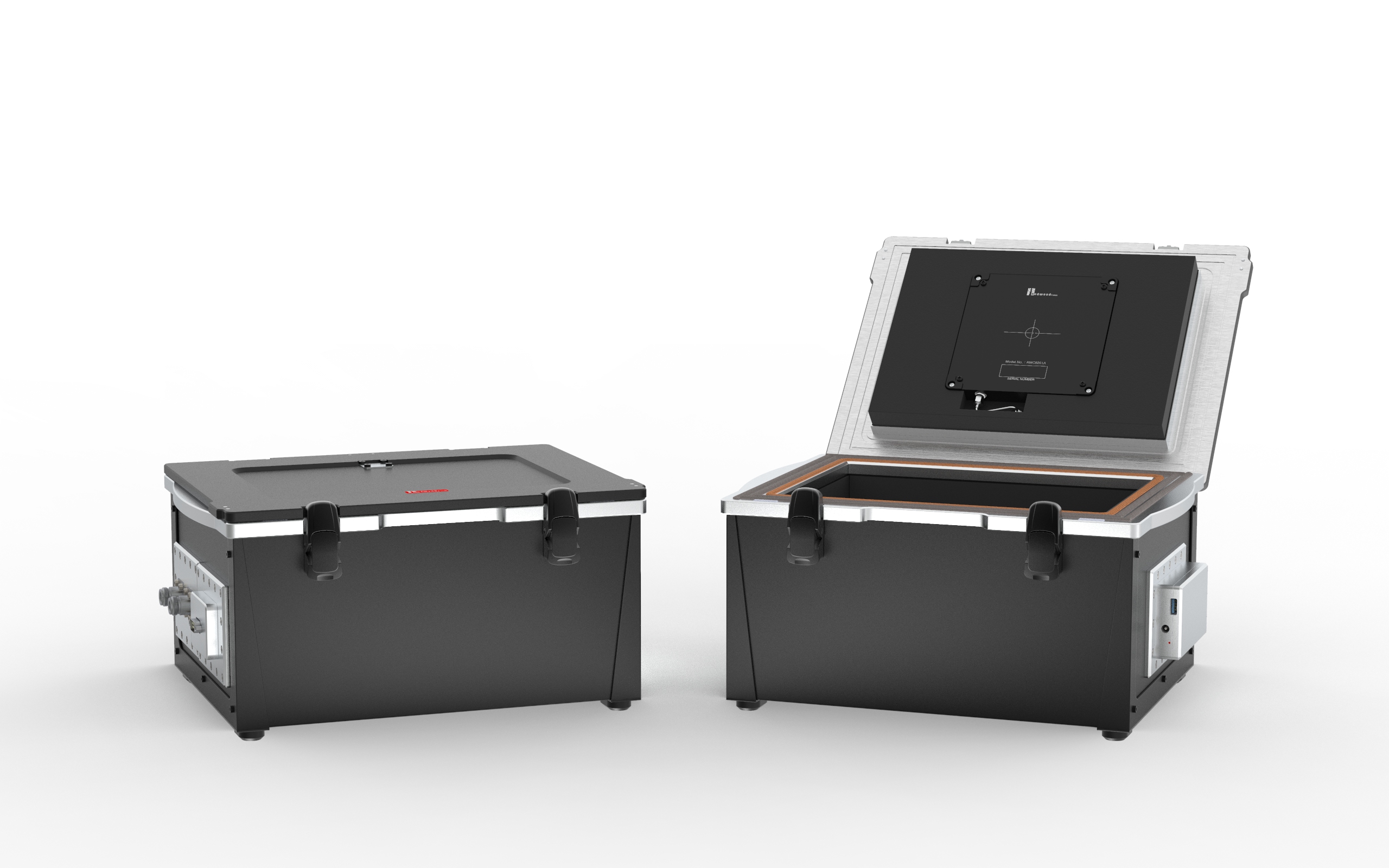

Antenę można zamontować na pokrywie - zapewnia użytkownikom bardziej stabilne środowisko testowe
Charakterystyka ekranowania - zmierzona z zamontowanymi pustymi panelami. (Nieużywane porty IO muszą być zakryte zaślepkami i należy używać ekranowanych kabli, aby zapewnić odpowiednią skuteczność ekranowania).
| Skuteczność ekranowania (dB) | Częstotliwość (MHz) |
| ≥ 100 | @ 400 do 6500 |
Wymiary szer. x wys. x gł. mm
Wymiary zewnętrzne: 355 x 270 x 180
Wymiary wewnętrzne: 260 x 190 x 100
Waga: około 6 kg
| Kod | Opis |
| C7100A-00 |
RWC7100A Komora ekranowana RF (bez modułów) - Zakres częstotliwości: od 400 MHz do 6,5 GHz - Przestrzeń robocza: 260 (szer.) x 190 (głęb.) x 100 (wys.) mm |
| 5600-1000 |
Moduł, Blank A (135x85mm) |
| 5600-2000 | Moduł, Blank B (102x80mm) |
| 5630-1000 |
Moduł, 2 x N(F) do SMA(F) (102 x 80 mm) |
| 5630-2000 |
Moduł, 2 x SMA(F) do SMA(F) (102 x 80 mm) |
| 5640-1000 |
Moduł, interfejs światłowodowy USB 3.0 (135 x 85 x 26 mm) - 1 x tylko USB 3.0 (nie jest wstecznie kompatybilny z USB 2.0) - 1x DC IN (Vin: 5VDC do 18VDC, Out: 5VDC 6A) - 1x adapter 12VDC 3A w zestawie - 1x gniazdo DC do bloku zacisków w zestawie |
| 5640-1100 |
Moduł, USB 3.0 do 2.0 HUB (94x63x22mm) - Wymaga modułu 5640-1000 USB 3.0 - 1x USB 3.0 na 1 x USB 2.0 i 3 x USB 3.0 - 1x DC IN (12V do 24V) - 1x kabel DC Plug do DC Plug w zestawie - 1x kabel USB A do USB A w zestawie |
| 5640-2000 |
Moduł, D-Sub 9P(M) do 9P(M) (102x80mm), 5,000pF Pi Filter |
| 07100A-92 |
Zestaw szerokopasmowej anteny z polaryzacją kołową (RHCP) - Zakres częstotliwości: 400 MHz do 6,5 GHz - Wymiary: 130(W) x 130(D) 15(H) mm - Złącze: N(F), zewnętrzne do SMA(F), wewnętrzne |
| 07100A-93 |
Zestaw szerokopasmowej anteny z polaryzacją kołową (LHCP) - Zakres częstotliwości: od 400 MHz do 6,5 GHz - Wymiary: 130 (szer.) x 130 (głęb.) 15 (wys.) mm - Złącze: N(F), zewnętrzne do SMA(F), wewnętrzne |
| 07100A-91 |
Zestaw uszczelniający EMI - 1 x uszczelka siatkowa i 2 x uszczelka piankowa - Dołączona instrukcja instalacji |
