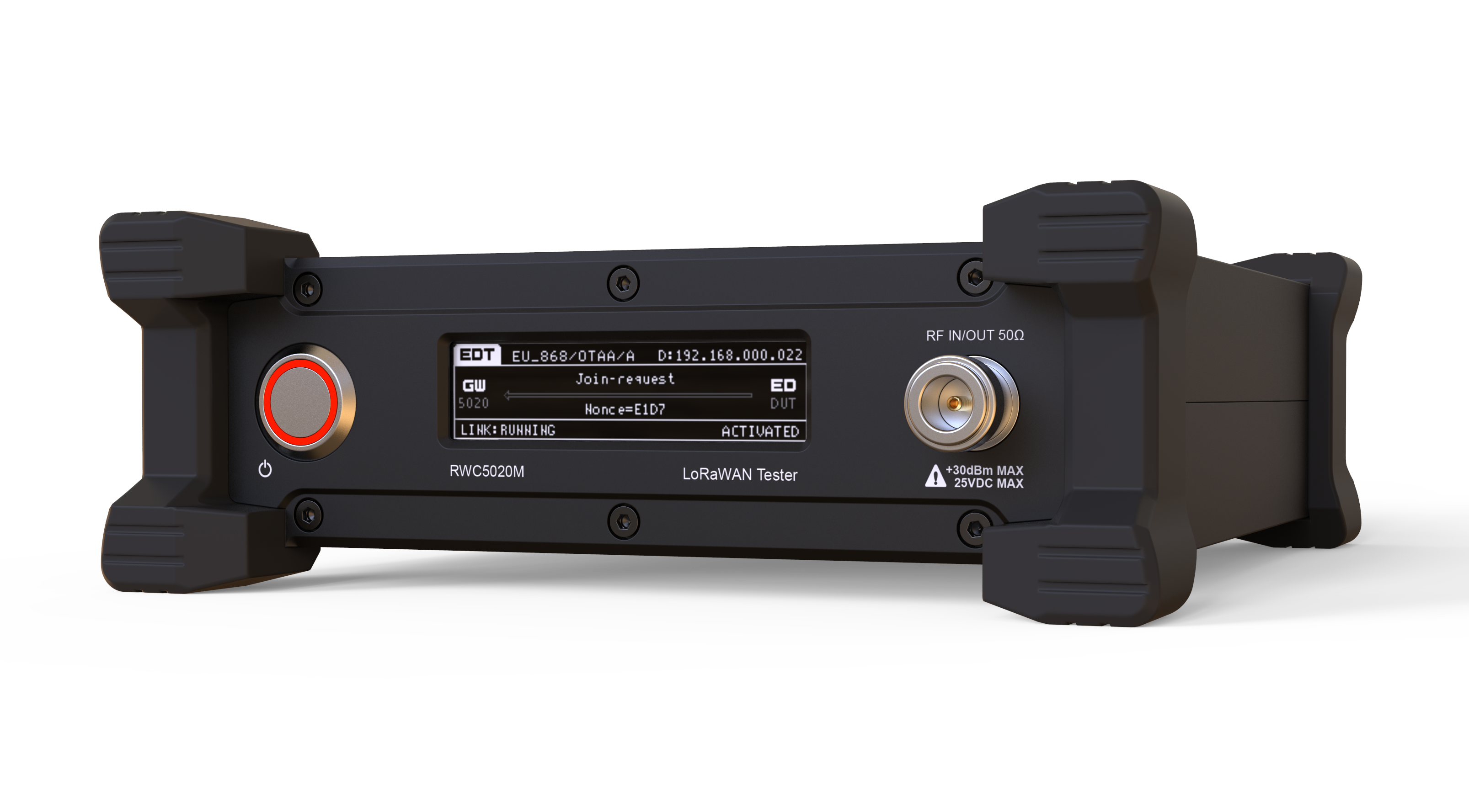

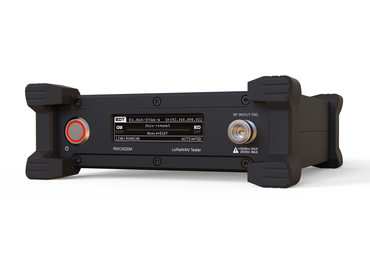

Przystępny cenowo tester LoRaWAN RWC5020M od RedwoodComm

Urządzenie zapewnia różnorodne funkcje testowe, które mogą być wykonywane zarówno w trybie sygnalizacji, np. z uwzględnieniem procedur aktywacji, jak i w trybie bez sygnalizacji. Wspomagające oprogramowanie komputerowe pomaga użytkownikom w przeprowadzaniu testów i debugowaniu ich sprzętu przed faktycznymi testami certyfikacyjnymi przedstawionymi przez LoRa Alliance. Za pomocą tej funkcji możliwe jest również testowanie firmware Update Over The Air (FUOTA).

Obsługiwane regiony LoRaWAN to EU 868 // EU 433 // US 915 // AU 915 // CN 470 // KR 920 // AS 923 // IN 865 // RU 864

Obsługiwane wersje protokołu LoRaWAN to V1.0.2, V1.0.3, V1.0.4 i V1.1.0 z obsługą klasy A, klasy B i klasy C.

Obsługiwane pakiety testów przedcertyfikacyjnych to:

• LoRaWAN Specification 1.0.2:

- LoRaWAN® European EU 863-870MHz Region Wymagania dotyczące certyfikacji urządzeń końcowych
- LoRaWAN® US + Canada 902-928MHz Region Wymagania certyfikacji urządzenia końcowego
- LoRaWAN® Asia AS 923MHz Region Wymagania dotyczące certyfikacji urządzeń końcowych
- LoRaWAN® Korea Południowa Region 920-923MHz Wymagania dotyczące certyfikacji urządzeń końcowych
- LoRaWAN® Indie IN865-867MHz Region Wymagania certyfikacji urządzenia końcowego

• Specyfikacja LoRaWAN 1.0.4:

- Wymagania dotyczące certyfikacji urządzeń końcowych LoRaWAN 1.0.4 dla wszystkich regionów
- Obsługiwane regiony: EU863-870, US 902-928, AS923-1, AS923-2, AS923-3, AS923-4, KR920-923, IN865-867,
AU915-928, RU864-870 i EU433.

_{Niektóre części testów certyfikacyjnych mogą być ograniczone lub nie w pełni uwzględnione ze względu na ograniczenie maksymalnej liczby jednocześnie obsługiwanych kanałów.}

RWC5020M obsługuje trzy tryby testowe:

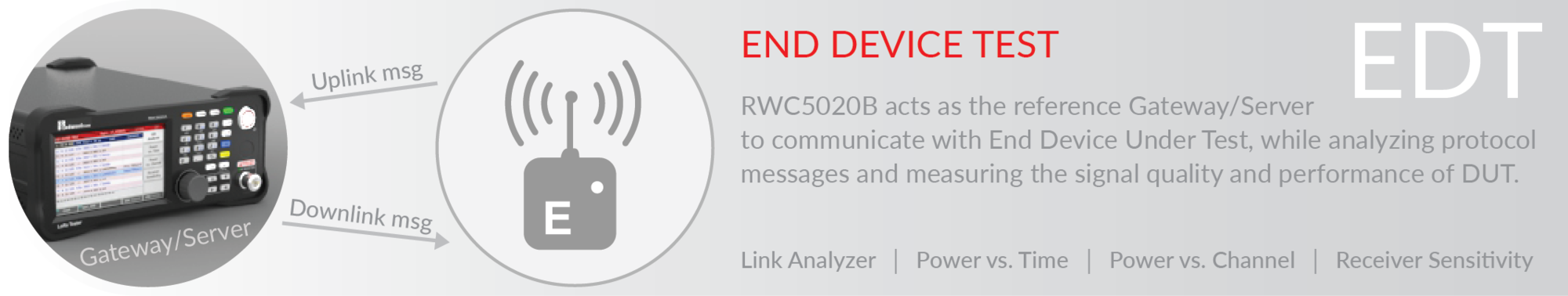

1) END DEVICE TEST  - w tym trybie przyrząd działa jako brama referencyjna (GW) i serwer sieciowy. RWC5020M komunikuje się z testowanym urządzeniem końcowym, gdzie analizuje również komunikaty protokołu i może mierzyć jakość sygnału.

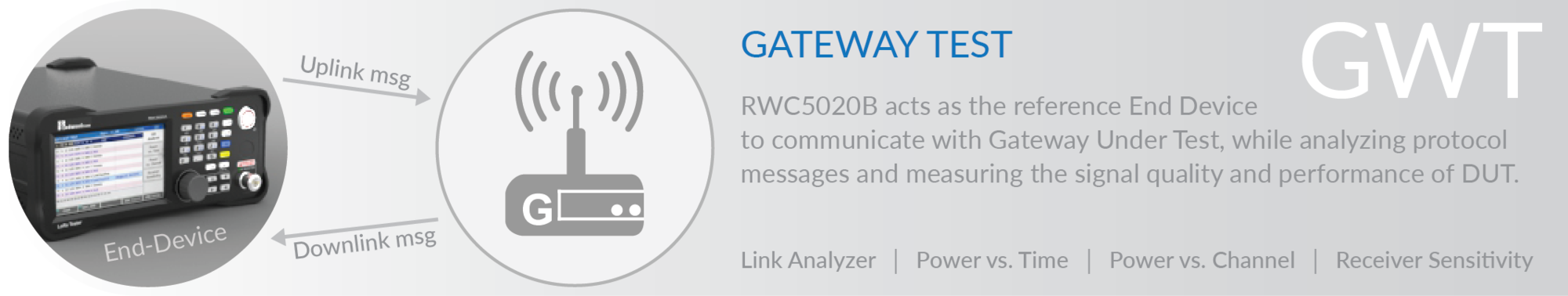

2) TEST GATEWAY - w tym trybie urządzenie działa jako terminal referencyjny i komunikuje się z testowanym GW. Jednocześnie analizuje komunikaty dziennika i mierzy jakość sygnału.

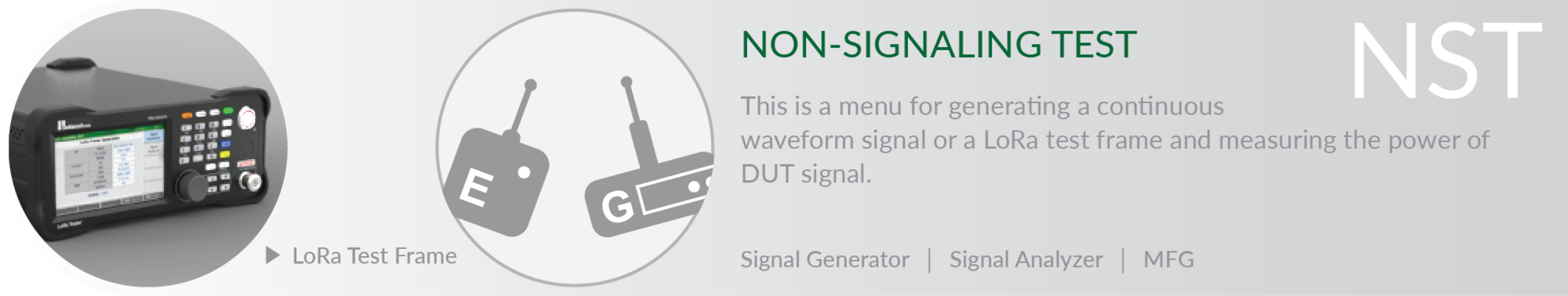

3) TEST non-signalling - przyrząd w tym trybie działa jako generator CW (fali ciągłej) i analizator ramki testowej LoRa oraz ocenia siłę sygnału z testowanego urządzenia.

Obsługa oprogramowania PC

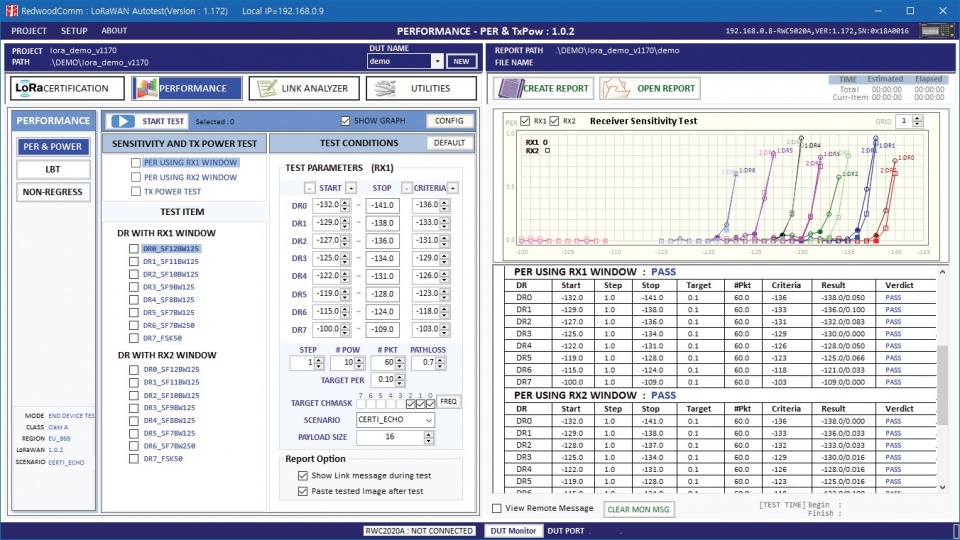

Aplikacja PC oferuje szereg specjalnych funkcji pomiarowych, takich jak testy wstępnej certyfikacji LoRa, sprawdzanie DUT, rejestrowanie komunikatów i inne. Korzystając z tej aplikacji i RWC5020M, można automatycznie mierzyć np. współczynnik PER, siłę sygnału Tx/Rx i inne. Zmierzone wyniki można następnie wykorzystać do generowania raportów lub uzyskiwania graficznych wyświetleń zmierzonych wartości.

Rozszerzenie RWC2020A

RWC2020A to generator zakłóceń, który może być używany jako uzupełnienie testera RWC5020M (połączenie RS-232C). Może być używany do różnych testów i pomiarów, takich jak Listen Before Talk (LBT), Gateway Non-regression lub testy odporności na intermodulację. Przyrząd może generować do ośmiu sygnałów wielotonowych o różnych poziomach dla testu LBT lub dwa tony o szerokości do 20 MHz dla testu odporności na intermodulację lub jeden ton z szumem fazowym dla testów Gateway Non-regression.

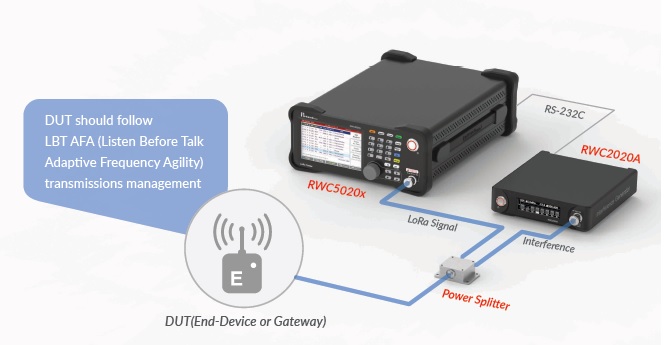

Przykładowe okablowanie do testów LBT
