Mikrowaga kryształowa Stanford z systemem badawczym QCM 200

teaser

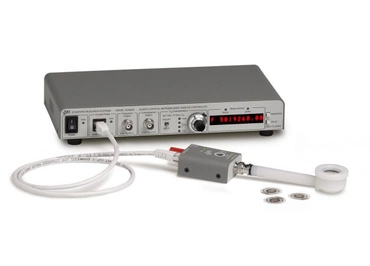

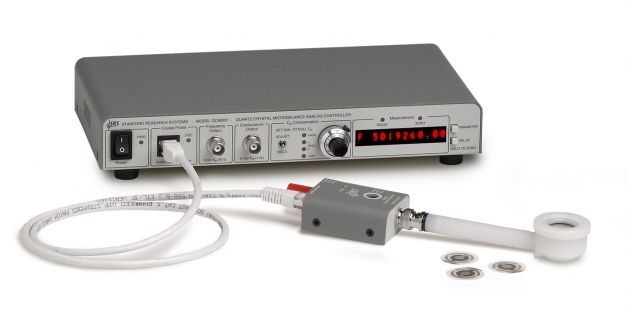

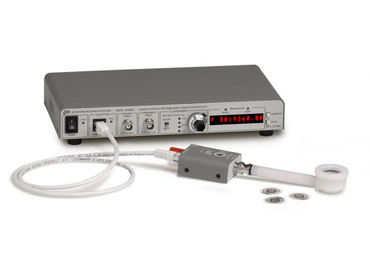

QCM200 to mikrowaga kryształowa do pomiaru masy i lepkości procesów zachodzących na lub w pobliżu powierzchni lub w cienkich warstwach. System ten obejmuje sterowanie, elektronikę oscylatora kwarcowego, uchwyt kryształu, 3 kryształy kwarcu i oprogramowanie Windows/Mac.
Przybliżony przedział cenowy 3000 - 3950 Eur bez VAT
*Cena modelu podstawowego mieści się w tym przedziale

Miejsce na wybrane produkty

Możesz wstawić produkty, o które chcesz zapytać, klikając przycisk Wstaw zapytanie po lewej stronie strony.

Wolisz porozmawiać z nami bezpośrednio? Zadzwoń:
+420 541 633 670


  • Mierzy częstotliwość i rezystancję
  • Wyjście analogowe dla potencjostatu
  • Stosowany do kryształów o dużej rezystancji (do 5 kΩ)
  • Kryształ oddzielony transformatorem
  • Proste kasowanie zdolności zwarciowej
  • Zewnętrzne wejście 10 MHz
  • Oprogramowanie dla Windows/Mac

- Urządzenie ocenia częstotliwość rezonansową i rezystancję kryształu kwarcu ciętego metodą AT przy częstotliwości 5 MHz. Częstotliwość rezonansowa zmienia się liniowo wraz z masą materiału osadzonego na powierzchni kryształu. Opór rezonansowy zmienia się w zależności od lepkości/elastyczności materiału (warstwy lub cieczy) umieszczonego na krysztale.

- Jako przyrząd grawimetryczny QCM200 może mierzyć masę w zakresie od mikrogramów do ułamków nanograma. Zaprojektowane do pracy przy dużych obciążeniach do 5 kΩ, urządzenie utrzyma oscylacje nawet w roztworach wodnych zawierających powyżej 88% gliceryny. Jest idealny do badań warstw stratnych i płynów o dużej lepkości.

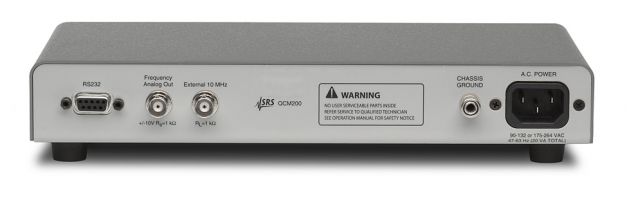

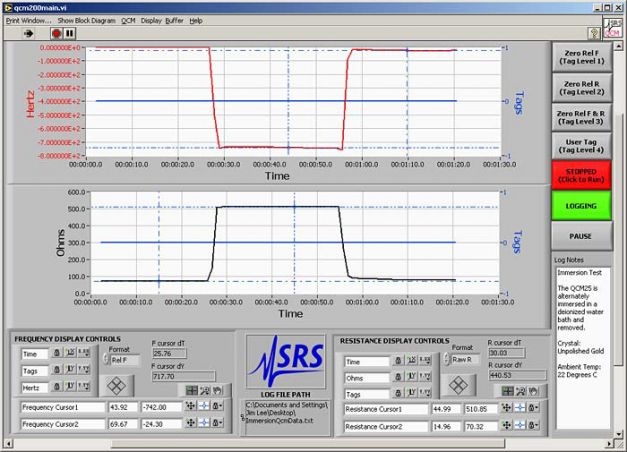

- QCM200 jest samodzielnym urządzeniem z wbudowanym licznikiem i miernikiem rezystancji. Mierzona i wyświetlana jest częstotliwość rezonansowa oraz rezystancja, na wyjściu analogowym częstotliwość jest proporcjonalna do częstotliwości, którą można wykorzystać do komunikacji z potencjostatem. QCM200 można sterować bezpośrednio z panelu przedniego lub z komputera PC poprzez interfejs RS-232. Oprogramowanie wyświetla aktualnie zmierzone wartości, które można analizować i zapisywać.

- Unikalny obwód automatycznej kontroli wzmocnienia zapewnia wymaganą amplitudę sygnału do pokonania strat lepkosprężystych i osiągnięcia rezonansu. QCM200 wykorzystuje kryształ o średnicy 1 cala z okrągłymi elektrodami po obu stronach. Kryształy są dostępne w różnych materiałach. Uchwyt kryształowy i wszystkie kryształy mogą być używane zarówno w środowisku ciekłym, jak i gazowym.

- QCM200 to cenne narzędzie badawcze do zastosowań od badań powierzchni po biochemię. Kryształy kwarcu można pokryć cienką warstwą materiału, w tym polimerów organicznych, hydrożeli, kompozytów, ceramiki, biomolekuł, bakterii i żywych komórek. Daje to nieograniczone możliwości rozwoju nowych gazów i czujników biologicznych.

Pomiar częstotliwości

Wyświetlanie częstotliwości
Rozdzielczość 0,01 Hz (bramka 10 sekundowa)
0,1 Hz (bramka 1 sekundowa)
1,0 Hz (bramka 0,1 sekundy)

Czas bramki 0,1 s, 1 s, 10 s, wybierany przez użytkownika

Wyjście analogowe

Wyjście Δf ±10 V pełny zakres (20 bitów)

Zakresy ±200 kHz, ±100 kHz, ±50 kHz,
±20 kHz, ±10 kHz, ±5 kHz, ±2 kHz

Wyjście częstotliwościowe
Częstotliwość 5 MHz (nominalna)
Poziomy TTL (przebiegu prostokątnego).
Impedancja źródła 50 Ω

Wejście zewnętrznej podstawy czasu
Częstotliwość 10 MHz
Poziom 1 Vpp (nominalny)

Pomiar rezystancji
Wyświetlacz rezystancji
Zakres 0 do 5000 Ω

Rozdzielczość 5 cyfr:
0,001 Ω dla R < 100 Ω
0,01 Ω dla 100 Ω ≤ R < 1000 Ω
0,1 Ω dla 1000 Ω ≤ R < 5000 Ω
Zakres rezystancji 0 do 5000 Ω

Anulowanie pojemności
Zakres 10 pF do 40 pF (nominalnie 20 pF)
Limit 0,01 pF

Fizyczne złącza analogowe
BNC
RS-232, 9600 bodów
