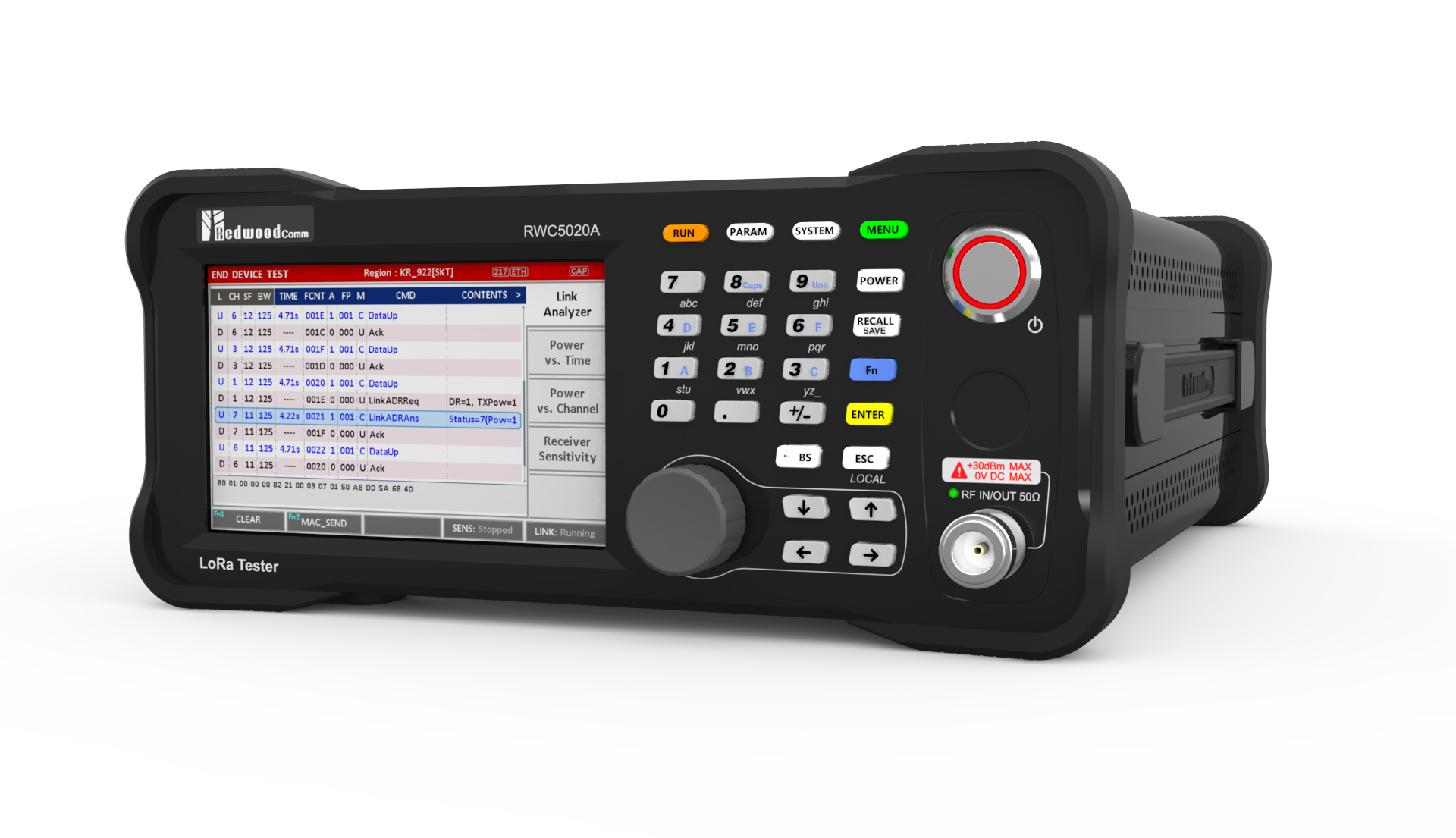

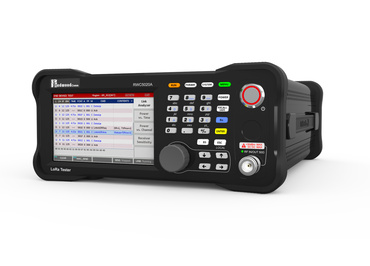

Tester LoRaWAN RWC5020B firmy RedwoodComm

Urządzenie zapewnia różne funkcje testowe, które mogą być wykonywane zarówno w trybie sygnalizacji, np. z uwzględnieniem procedur aktywacji, jak i w trybie bez sygnalizacji. Pomocnicze oprogramowanie komputerowe pomaga użytkownikom w przeprowadzaniu testów i debugowaniu sprzętu przed faktycznymi testami certyfikacyjnymi przedstawionymi przez LoRa Alliance.

Obsługiwane regiony LoRaWAN to EU 868 // EU 433 // US 915 // AU 915 // CN 470 // KR 920 // AS 923 // IN 865 // RU 864

Obsługiwane wersje protokołu LoRaWAN to V1.0.2, V1.0.3, V1.0.4 i V1.1.0 z obsługą klasy A, klasy B i klasy C.

Obsługiwane pakiety testów przedcertyfikacyjnych to:

• LoRaWAN Specification 1.0.2.

- LoRaWAN® European EU 863-870MHz Region Wymagania dotyczące certyfikacji urządzeń końcowych
- LoRaWAN® US + Canada 902-928MHz Region Wymagania certyfikacji urządzenia końcowego
- LoRaWAN® Asia AS 923MHz Region Wymagania dotyczące certyfikacji urządzeń końcowych
- LoRaWAN® Korea Południowa Region 920-923MHz Wymagania dotyczące certyfikacji urządzeń końcowych
- LoRaWAN® Indie IN865-867MHz Region Wymagania certyfikacji urządzenia końcowego

• Specyfikacja LoRaWAN 1.0.4.

- Wymagania dotyczące certyfikacji urządzeń końcowych LoRaWAN 1.0.4 dla wszystkich regionów
- Obsługiwane regiony: EU863-870, US 902-928, AS923-1, AS923-2, AS923-3, AS923-4, KR920-923, IN865-867,
AU915-928, RU864-870 i EU433.

_{Niektóre części testów certyfikacyjnych mogą być ograniczone lub nie w pełni uwzględnione ze względu na ograniczenie maksymalnej liczby jednocześnie obsługiwanych kanałów.}

RWC5020B obsługuje trzy tryby testowe:

1) END DEVICE TEST  - w tym trybie przyrząd działa jako brama referencyjna (GW) i serwer sieciowy. RWC5020M komunikuje się z testowanym urządzeniem końcowym, gdzie analizuje również komunikaty protokołu i może mierzyć jakość sygnału.

2) TEST GATEWAY - w tym trybie urządzenie działa jako terminal referencyjny i komunikuje się z testowanym GW. Jednocześnie analizuje komunikaty dziennika i mierzy jakość sygnału.

3) TEST non-signalling - przyrząd w tym trybie działa jako generator CW (fali ciągłej) i analizator ramki testowej LoRa oraz ocenia siłę sygnału z testowanego urządzenia.

Obsługa oprogramowania PC

Aplikacja PC oferuje szereg specjalnych funkcji pomiarowych, takich jak testy wstępnej certyfikacji LoRa, sprawdzanie DUT, rejestrowanie komunikatów i inne. Korzystając z tej aplikacji i RWC5020M, można automatycznie mierzyć np. współczynnik PER, siłę sygnału Tx/Rx i inne. Zmierzone wyniki można następnie wykorzystać do generowania raportów lub uzyskiwania graficznych wyświetleń zmierzonych wartości.

Rozszerzenie RWC2020A

RWC2020A to generator zakłóceń, który może być używany jako uzupełnienie testera RWC5020M (połączenie RS-232C). Może być używany do różnych testów i pomiarów, takich jak Listen Before Talk (LBT), Gateway Non-regression lub testy odporności na intermodulację. Przyrząd może generować do ośmiu sygnałów wielotonowych o różnych poziomach dla testu LBT lub dwa tony o szerokości do 20 MHz dla testu odporności na intermodulację lub jeden ton z szumem fazowym dla testów Gateway Non-regression.

Przykładowe okablowanie do testów LBT
