Analizatory wieloprotokołowe Lineeye - seria LE-x500XR

Analizatory protokołów interfejsów szeregowych RS-232C, RS-422/485, RS-530, X.25, RS-449, V.24 i V.35 z możliwością rozbudowy również o TTL, I2C, SPI, IrDA, CAN , LIN i pętla prądowa. Stosowany do monitorowania komunikacji, symulacji i pomiaru poziomu błędów. Są to małe, zasilane bateryjnie urządzenia, nieocenione przy rozwoju i operacyjnej weryfikacji funkcjonalności oraz poszukiwaniu błędów komunikacyjnych.

Szeroka gama obsługiwanych interfejsów:

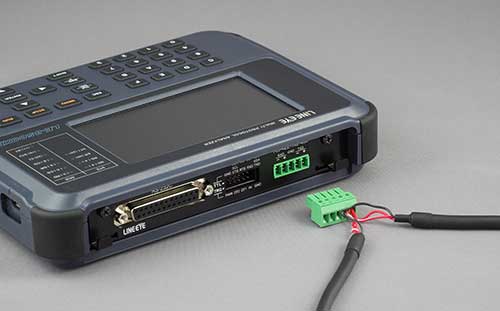

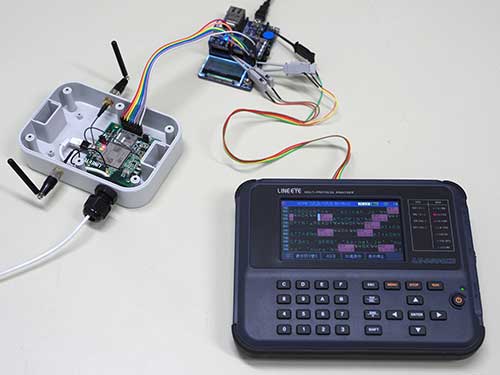

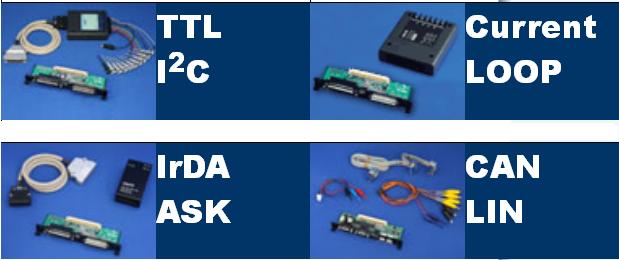

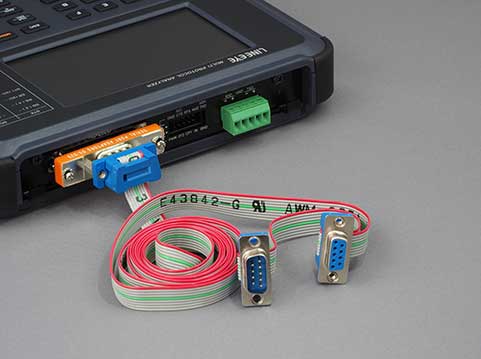

Urządzenie wyposażone jest w interfejsy RS-232C (V.24) i RS-422/485 (RS-530). Dodatkowe interfejsy X.25, RS-449 i V.35 można mierzyć za pomocą specjalnego kabla. Dzięki zestawowi rozszerzeń urządzenie można wykorzystać także do analizy innych interfejsów, w szczególności: TTL, I2C, IrDA, CAN, LIN oraz pętli prądowej.

Analizator stanów logicznych i pomiar poziomu napięcia sygnału

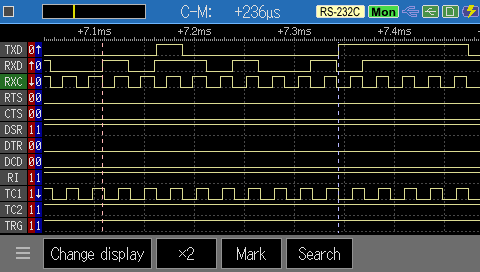

Komunikacja odbywająca się na linii jest analizowana i wyświetlana z rozdzielczością czasową maksymalnie 50 ns. Ta funkcja jest cenna przy identyfikowaniu problemów z konfiguracją sprzętu. Funkcja pomiaru napięcia sygnału umożliwia łatwy pomiar na interfejsie RS-232 oraz poziomów TTL tam, gdzie zastosowanie sond jest problematyczne.

Komunikacja z komputerem

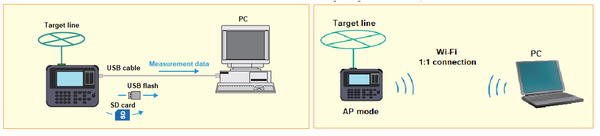

Przechwycone dane można przetwarzać na komputerze PC w aplikacji dołączonej do urządzenia. Łącząc komputer PC z analizatorem poprzez USB lub WiFi, dane można zapisywać bezpośrednio na dysku twardym komputera i monitorować je w czasie rzeczywistym. Zapisy przechowywane na karcie zewnętrznej można konwertować do formatu tekstowego lub CSV i przeglądać na komputerze PC.

Monitorowanie w Internecie

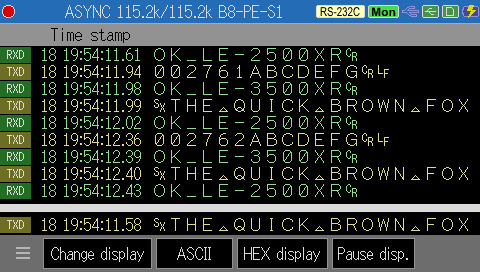

Monitorowanie komunikacji w czasie rzeczywistym z zapisem przechwyconych danych w pamięci urządzenia pokazuje rodzaj zastosowanego protokołu bez wpływu na monitorowaną komunikację. Sesje czasowe są również wyświetlane zarówno dla poszczególnych transmisji komunikatów, jak i dla martwych punktów, w których dane nie są przesyłane. W ten sposób można sprawdzić poprawność synchronizacji, prawidłową kolejność komunikatów i ustawienia limitów czasu. Dostępne są wyzwalacze umożliwiające dokładne przechwytywanie żądanych informacji w zależności od określonych warunków. Urządzenie posiada diodę LED stanu, która umożliwia szybką orientację w stanie linii.

Symulacja

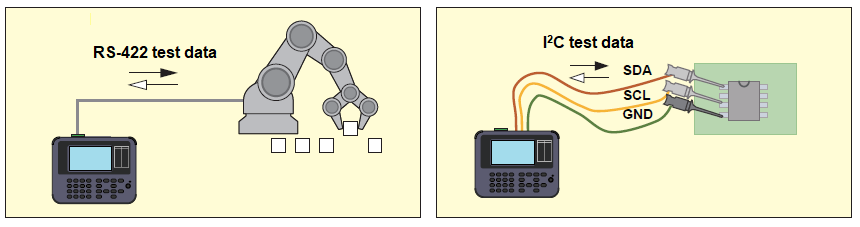

W trybie symulacji analizator może komunikować się z rzeczywistym urządzeniem oraz umożliwia transmisję i odbiór komunikacji testowej zgodnie z odpowiednim protokołem. Użytkownik może wybierać spośród kilku trybów testowych: Ręczny, Przepływ, Echo, Łączenie, Bufor i Program.

Pomiar poziomu błędów - BERT

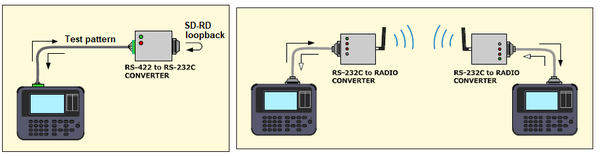

Aby ocenić jakość i niezawodność linii, analizator wyposażony jest w narzędzia do pomiaru poziomu błędów przy wykorzystaniu połączenia typu end-to-end lub w oparciu o koncepcję pętli zdalnej – pętli zwrotnej. Urządzenie mierzy zarówno bitową, jak i blokową stopę błędów zgodnie z zaleceniami ITU-T G.821.

Urządzenie występuje w dwóch wersjach:

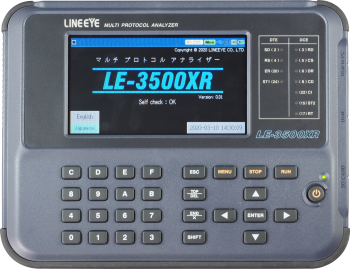

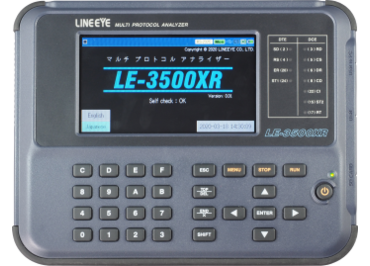

LE-3500XR-E

• pomiar przy prędkościach od 50 bps do 2,048 Mbit/s
• wyposażony w interfejs RS-232C, RS-422/485, TTL (1,8V/2,5V/3,3V/5V)

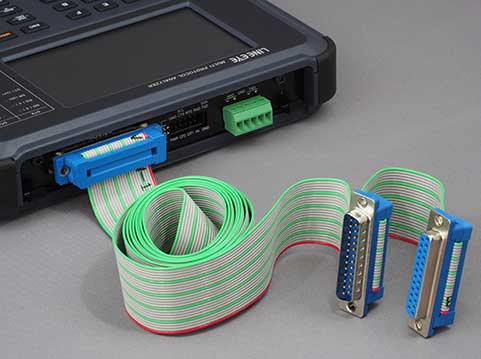

• interfejs obsługuje także X.25, RS-449 i V.35 przy użyciu specjalnego kabla
• analiza statystyczna ilości wysłanych, odebranych danych, ramek z dużą możliwością wyzwalania przez 1 - 240 minut
• 100MB pamięci wewnętrznej, ciągły zapis monitorowanych danych do 32GB za pomocą karty SDHC lub pendrive'a
• komunikacja z komputerem PC poprzez USB lub WiFi
• do 7 godzin pracy na baterii
• waga 550g, wymiary 190 (szer.) x 153 (gł.) x 38 (wys.) mm
