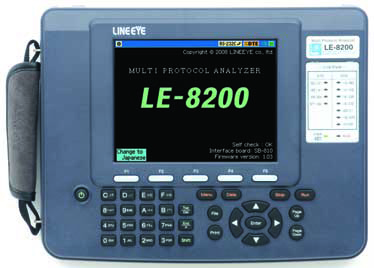

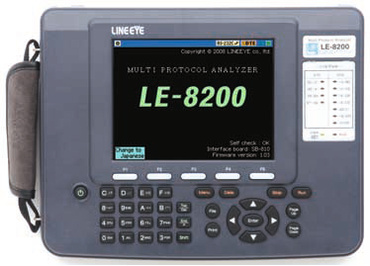

Analizator wieloprotokołowy Lineeye - LE-8200A

Urządzenie LE-8200A to głównie analizator protokołów interfejsów szeregowych RS-232C, RS-422/485. Jest to małe, zasilane bateryjnie urządzenie nieocenione przy opracowywaniu i operacyjnej weryfikacji funkcjonalności oraz wyszukiwaniu błędów komunikacyjnych. Można go wykorzystać na przykład do monitorowania, symulacji komunikacji i pomiaru poziomu błędów.

Szeroka gama obsługiwanych interfejsów

Urządzenie wyposażone jest w interfejsy RS-232C (V.24) oraz RS-422/485 (RS-530). Dzięki zestawowi rozszerzającemu urządzenie może być wykorzystywane także do analizy innych interfejsów tj. TTL, I2C, SPI, IrDA. , CAN, LIN, FlexRay, LAN, USB i pętle prądowe. Obsługa Modbus i PROFIBUS.

Monitorowanie komunikacji

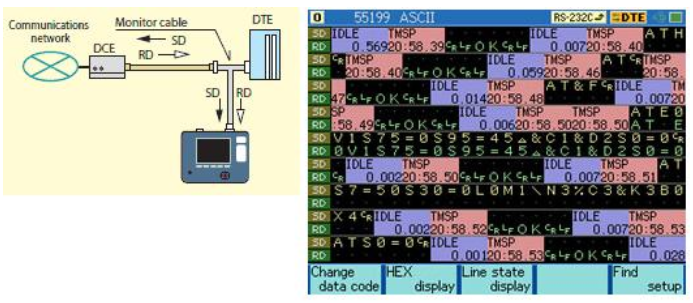

Wyświetla i rejestruje przesyłane dane, nie wpływając w żaden sposób na monitorowaną komunikację. Dzięki tej funkcji można skrócić czas poświęcony na rozwiązywanie problematycznych sytuacji. Urządzenie obsługuje szereg standardów komunikacyjnych takich jak binarna komunikacja synchroniczna (BSC), protokół HDLC i inne. Po dodaniu niezbędnych zestawów urządzenie jest w stanie obsługiwać wiele innych standardów komunikacyjnych.

Analizator logiczny i analiza analogowa mierzonych przebiegów

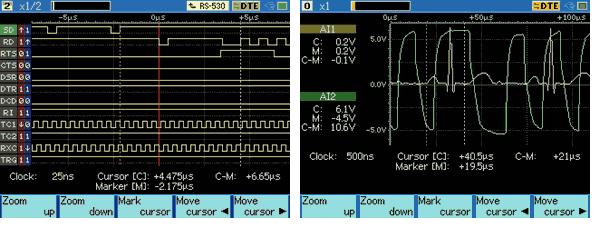

Analizator logiczny wyświetlający przebiegi czasowe komunikacji pracuje z częstotliwością próbkowania do 100 MHz. Dodatkowo dzięki dużemu wyświetlaczowi pozwala na wyświetlenie aż 12 przebiegów jednocześnie. Za pomocą specjalnego zestawu możliwe jest wyświetlanie na wyświetlaczu analogowych przebiegów mierzonej komunikacji z szybkością do 40M próbek na sekundę. Funkcja ta pomaga w rozwiązywaniu problemów sprzętowych, ale może być również wykorzystywana w celach edukacyjnych, np. do porównywania teoretycznych i rzeczywistych przebiegów danej komunikacji.

Pomiar poziomu błędów - BERT

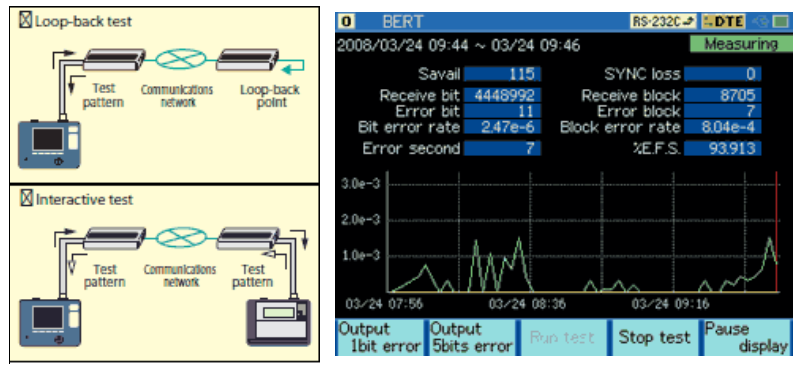

Aby ocenić jakość i niezawodność linii, analizator wyposażony jest w narzędzia do pomiaru poziomu błędów przy wykorzystaniu połączenia typu end-to-end lub w oparciu o koncepcję pętli zdalnej – pętli zwrotnej. Urządzenie mierzy zarówno bitową, jak i blokową stopę błędów zgodnie z zaleceniami ITU-T G.821.

Pozostałe cechy urządzenia:

• Wyświetlanie dwóch zapisów komunikacyjnych - możliwe jest jednoczesne wyświetlenie na wyświetlaczu dwóch zapisów komunikacyjnych i w ten sposób łatwe porównanie obu tych zapisów w razie potrzeby.
• Ustawienia prędkości w zakresie od 50b/s do 4 Mb/s
• 100MB pamięci wewnętrznej, ciągły zapis monitorowanych danych do 32GB przy wykorzystaniu karty Compact Flash - możliwość wyboru bufora kołowego do nagrywania "nieskończonego" lub bufora stałego, gdy zapis zatrzymuje się po jego zapełnieniu. Urządzenie posiada funkcję automatycznego zapisu, polegającą na zapisywaniu danych do pliku na karcie Compact Flash po osiągnięciu ustawionego rozmiaru danych. Przydatna funkcja w przypadku braku komunikacji z nieznanych przyczyn.
• Bardzo dokładny znacznik czasu 1μs
• Symulacja - w trybie symulacji analizator może komunikować się z rzeczywistym urządzeniem i umożliwia transmisję i odbiór komunikacji testowej zgodnie z odpowiednim protokołem. Użytkownik może wybierać spośród kilku trybów testowych: Ręczny, Przepływ, Echo, Łączenie, Bufor i Program.
• Pomiar napięcia i opóźnienia na linii komunikacyjnej - pomiar opóźnienia na linii komunikacyjnej z rozdzielczością czasową 0,1ms. Uzupełnieniem tej funkcji jest funkcja pomiaru napięcia sygnałów SD, RD, DTR i zewnętrznych EXT, gdzie na wyświetlaczu pokazywana jest minimalna, maksymalna i aktualna wartość napięcia. Pomaga w rozwiązywaniu problemów, gdy napięcie w obwodzie spada.

Z częścią funkcji urządzenia można zapoznać się bezpośrednio na stronie producenta pod adresem:

http://lineeye.com/html/product_le8200_demo.html#
