Analogowy regulator PID 100 kHz Stanford Research Systems SIM960

Analogowy regulator PID SIM960 100 kHz jest używany jako moduł plug-in dla systemu modułowego SIM900. Jest to unikalne urządzenie zaprojektowane dla najbardziej wymagających aplikacji sterowanych. Dzięki szerokości pasma do 100 kHz łączy w sobie sygnał analogowy kontrolowany przez sterowanie cyfrowe, dając użytkownikowi to, co najlepsze zarówno w środowisku analogowym, jak i cyfrowym.

Niski poziom szumów SIM960 zapewnia lepszą wydajność w aplikacjach wrażliwych na szumy, takich jak moc lasera, stabilizacja długości fali, aplikacje związane z pracą w niskich temperaturach i inne. Ustawienia wzmocnienia do 1000x zapewniają większą elastyczność i eliminują potrzebę stosowania przedwzmacniaczy wejściowych. SIM960 może być używany z mostkiem rezystancyjnym SIM921 AC, zapewniając elastyczne i ekonomiczne rozwiązanie do kontroli temperatury.

Wewnętrzny generator fali piłokształtnej może kontrolować szybkość zmiany napięcia między predefiniowanymi punktami początkowymi i końcowymi poziomu napięcia. Wyjście jest ograniczone przez wyższe i niższe limity, aby chronić urządzenie przed przeciążeniem.

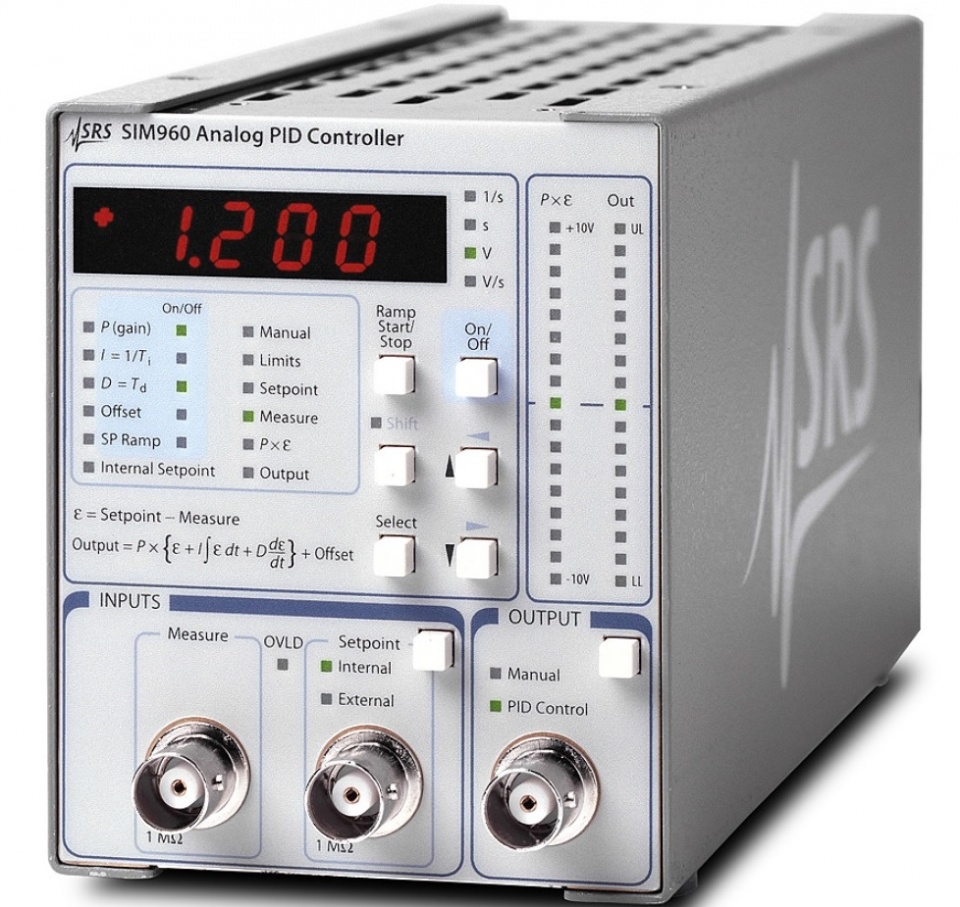

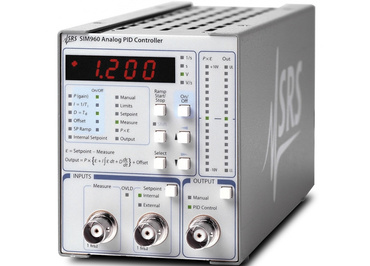

Panel przedni SIM960 jest łatwo konfigurowalny i umożliwia łatwe monitorowanie sygnałów wejściowych i wyjściowych. Zasilanie i komunikacja szeregowa odbywa się za pośrednictwem 15-stykowego złącza D-sub, które łączy się z głównym systemem SIM900. Ustawianie parametrów i komunikacja z tym urządzeniem jest możliwa za pośrednictwem interfejsu szeregowego.

Dane techniczne:

• rodzaj sterowania: analogowe, PID+Offset
• zakres wejściowy: ± 10 V tryb wspólny, ± 1 V tryb różnicowy
• przesunięcie ± 10 V, rozdzielczość 1 mV
• Szerokość pasma 100 kHz
• szum 8 nV/√ Hz powyżej 10 Hz
• kontrola parametrów: cyfrowa
• dokładność parametrów: 1%
• stabilność 200 ppm/˚C
• wyświetlacz: 4 cyfry
• jednostki: s, V, V/s, s ^-1

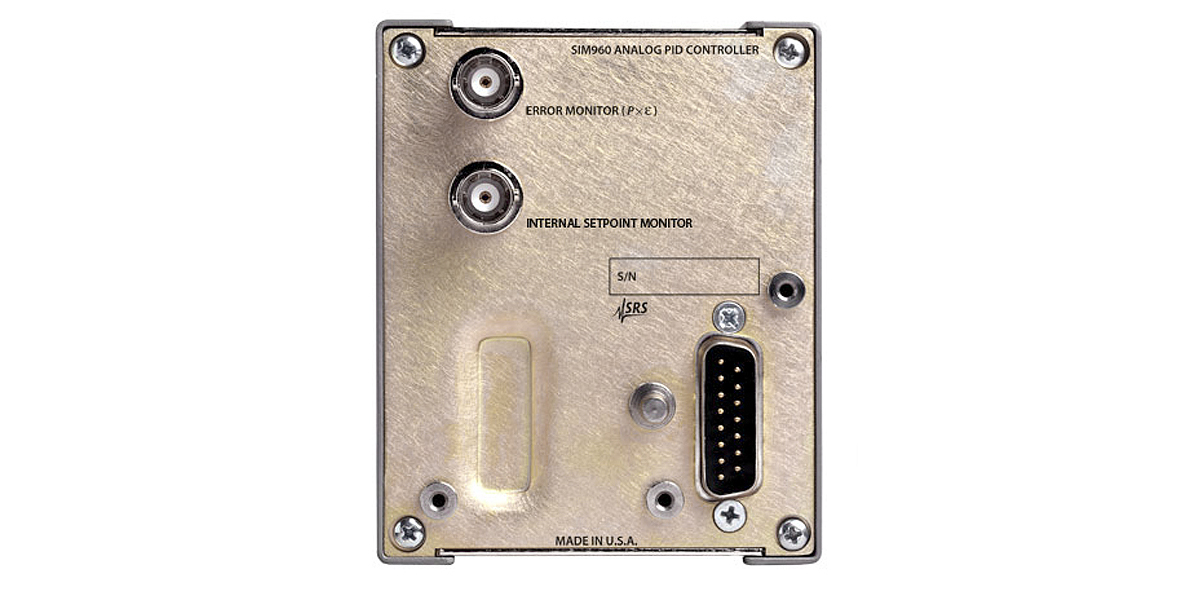

Panel tylny:
