Generator sygnału RF Stanford Research Systems serii SG380

•    Zakres częstotliwości DC do 2,025 GHz (model SG382); do 4,05 GHz (model SG384); do 6,075 GHz (model SG386)
•    Opcjonalne rozszerzenie częstotliwości do 8,1 GHz (modele SG384 i SG386)
•    Rozdzielczość 1 µHz
•    Podstawa czasu OCXO (standard)
•    Rubidowa podstawa czasu (opcjonalnie)
•    AM, FM, modulacja fazowa i impulsowa
•    Szum fazowy -116 dBc/Hz SSB (przesunięcie 20 kHz, f = 1 GHz)
•    Wejście analogowe I/Q (opcjonalnie)
•    Wyjście zegara na złączach SMA (opcjonalnie)
•    Interfejsy komunikacyjne Ethernet, GPIB i RS-232

Generator sygnału RF SG384 o zakresie do 2 / 4 / 6 GHz to wydajne i przystępne cenowo urządzenie. Zbudowane w oparciu o unikalną, najnowocześniejszą architekturę (Rational Approximation Frequency Synthesis), generatory RF z serii SG380 zapewniają doskonałą rozdzielczość częstotliwości 1 µHz, doskonały szum fazowy i różnorodne opcje modulacji (AM, FM, faza, modulacja impulsowa i przemiatanie) za ułamek ceny podobnych produktów.

Zakres częstotliwości może być opcjonalnie podwojony do 8,10 GHz (modele SG384 i SG386). Dodatkowo, przyrząd może być opcjonalnie rozszerzony o wyjście zegara różnicowego o niskim jitterze (Opt. 01) lub wejście modulacji I/Q (Opt. 03). Do użytku w specjalnych zastosowaniach, przyrząd może być dostarczony z rubidową podstawą czasu (Opt. 04).

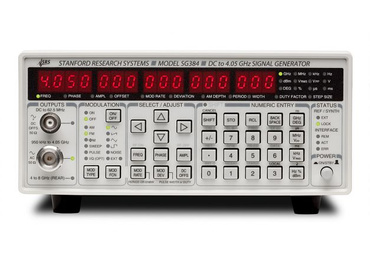

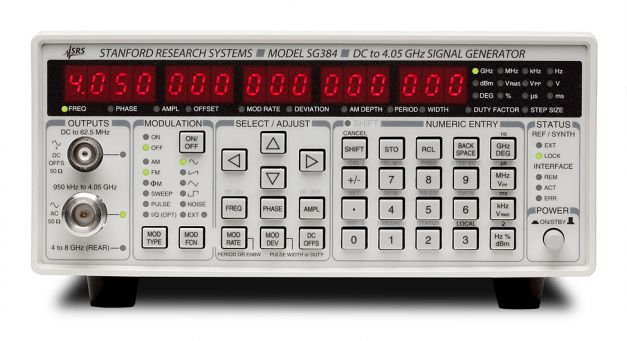

Przedni panel

Seria SG380 posiada dwa wyjścia na panelu przednim z nakładającymi się zakresami częstotliwości. Wyjście BNC oferuje sygnał od DC do 62,5 MHz z regulowanym offsetem i amplitudą od 1mV do 1Vrms (2,82Vpp) przy obciążeniu 50Ω. Wyjście ze złączem N zapewnia częstotliwości od 950kHz do 2,025GHz (SG382), do 4,05GHz (SG384), do 6,075GHz (SG386) z wyjściem od +13dBm do -110dBm (amplituda od 1Vrms do 0,707 μVrms) przy obciążeniu 50Ω.

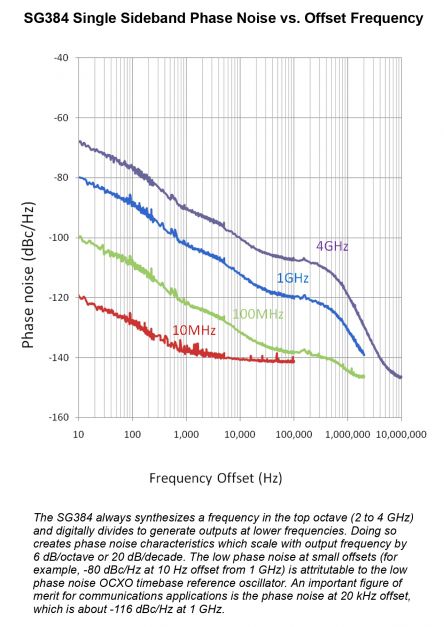

Zależność szumu fazowego od częstotliwości

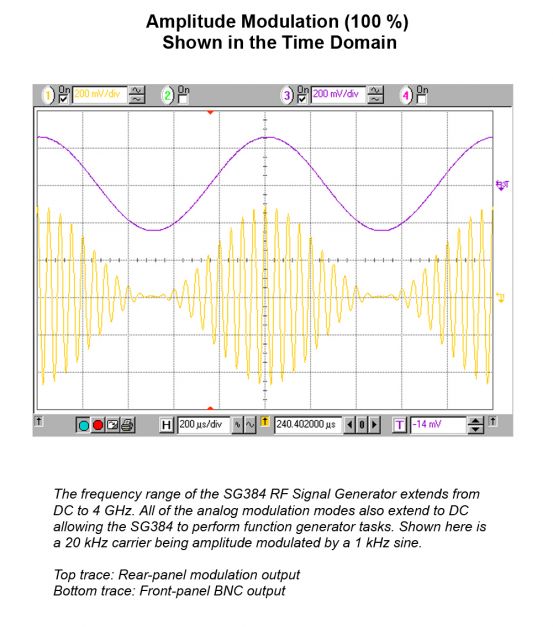

Przykład modulacji amplitudy
