Wzorzec częstotliwości Stanford Research System FS 740

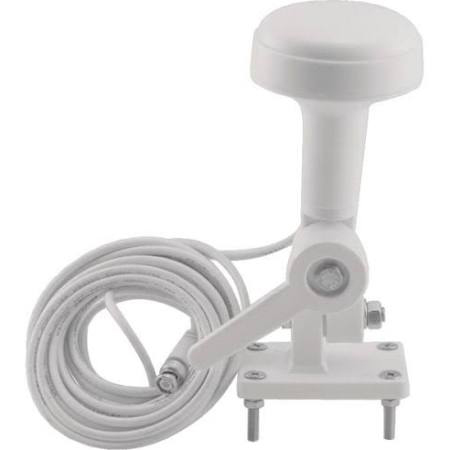

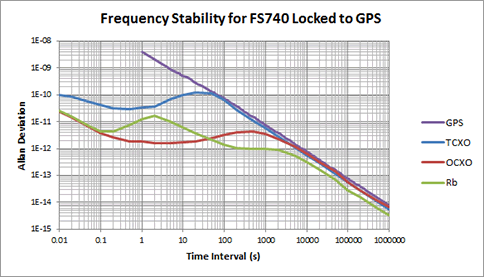

Standard częstotliwości FS740 oferuje krótkoterminową stabilność częstotliwości 1x10-9. Użytkownik może wybrać opcję OCXO o stabilności krótkoterminowej 1x10-11 lub oscylator rubidowy o stabilności krótkoterminowej 1x10-12. Wzorzec jest wyposażony we wbudowany odbiornik GPS, który po zsynchronizowaniu z GPS może osiągnąć długoterminową stabilność częstotliwości do 1x10-13.

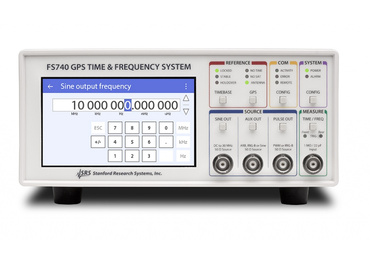

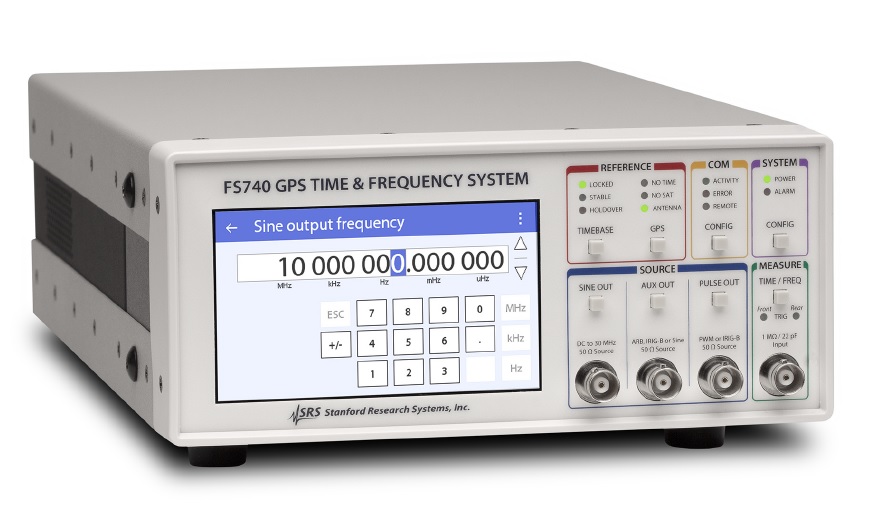

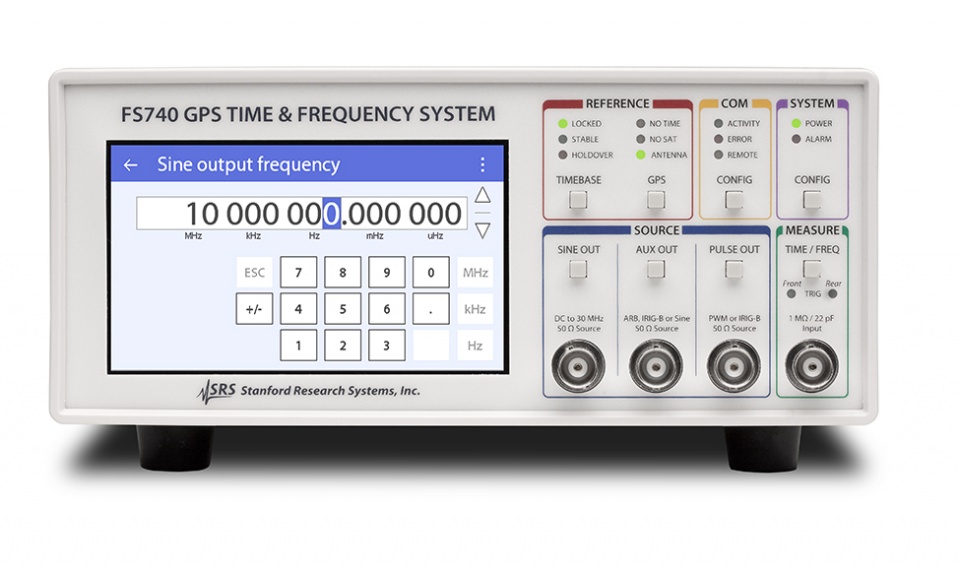

Panel przedni i tylny posiada 3 wyjścia (sinus, AUX i impuls):
•    Sinus można skonfigurować z częstotliwością od 1 μHz do 30,1 MHz lub ustawić na 100 MHz
•    Wyjście AUX generuje sinus, prostokąt, trójkąt lub znacznik czasu IRIG-B
•    Wyjście impulsowe o częstotliwości od 1 μHz do 30,1 MHz

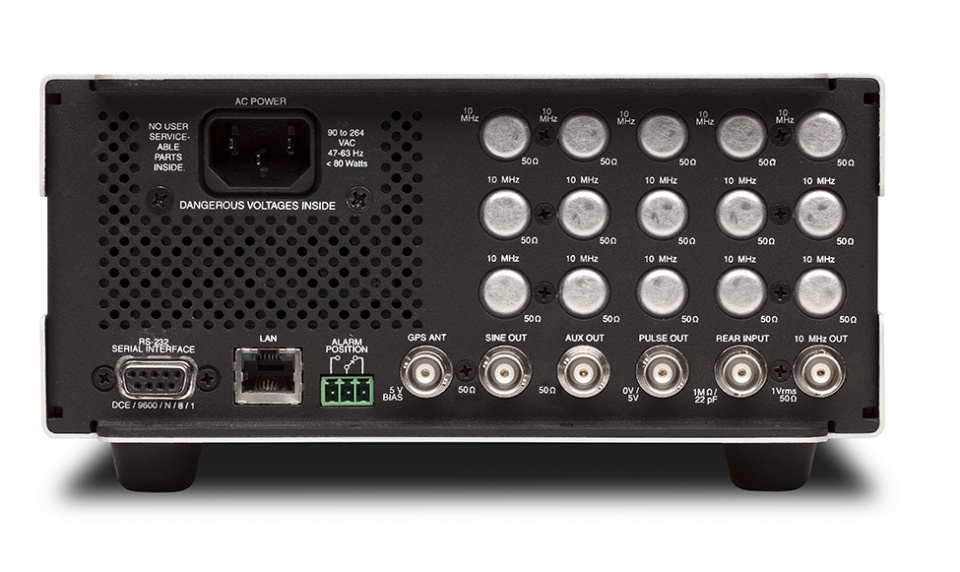

Ponadto na panelu przednim znajduje się wejście licznika częstotliwości, a na panelu tylnym wyjście 10 MHz. Wyjścia 10 MHz, AUX lub impulsowe można opcjonalnie rozszerzyć do maksymalnie 15 kopii na tylnych panelach (opcje A/B/C). Na przykład, rozszerzenie może wynosić 15x 10 MHz lub 10x AUX + 5x 10 MHz lub 5x impuls + 5x 10 MHz + 5x AUX.

Parametry urządzenia:

•    Częstotliwość wyjściowa 10 MHz, amplituda 1 Vrms, szum fazowy <-130 dBc / Hz dla przesunięcia 10 Hz
•    Wyjście sinusoidalne 1 mHz do 30,1 MHz, rozdzielczość 1 μHz, amplituda 100 mV do 1,2 Vrms
•    Wyjście AUX dla sinus 1 mHz do 10 MHz, dla trójkąta i kwadratu 1 mHz do 1 MHz, stały sinus 100 MHz, 1 kHz AM IRIG-B
•    Rozdzielczość wyjściowa AUX 1 μHz, amplituda 10 mVpp do 1,414 Vpp (sinus, trójkąt, kwadrat)
•    Wyjście impulsowe, okres 40 ns do 1000 s, 1 mHz do 25 MHz
•    Licznik częstotliwości o rozdzielczości 1 μHz
•    Interfejsy RS-232 i Ethernet
