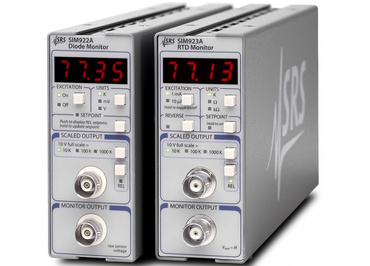

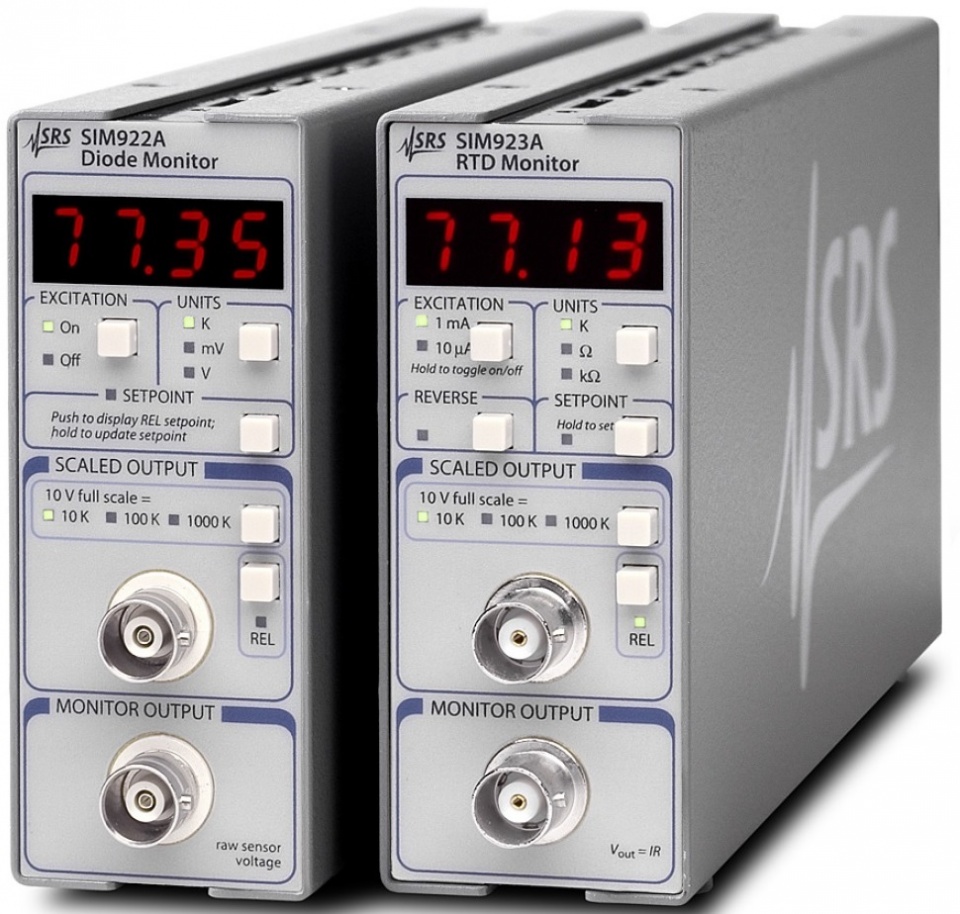

Diodowe i platynowe czujniki temperatury RTD SIM922A / 923A monitorują temperaturę za pomocą pojedynczego czujnika i mają wyjścia analogowe i cyfrowe. Są one używane jako moduły wtykowe w systemie modułowym SIM900, zapewniając wysoką wydajność przy najmniejszej możliwej powierzchni.
SIM922A
SIM922A posiada źródło prądu 10 μA używane do wzbudzenia czujnika. Wyniki pomiarów mogą być wyświetlane w kelwinach lub woltach.
SIM923A
SIM923A ma opcjonalne źródło prądu 10 μA lub 1 mA używane do wzbudzania czujnika. Wyniki pomiarów wyświetlane są w kelwinach lub omach.
Wyjście analogowe (±10 V) zapewnia napięcie wyjściowe proporcjonalne do zmierzonej temperatury w zakresie od 10 K do 1000 K. Drugie wyjście (monitorujące) wykrywa napięcie za pomocą czujnika o niskim poziomie szumów bez dodatkowego przetwarzania.
Dane techniczne:
| Model | SIM922A | SIM923A |
| Liczba wejść | 1 | 1 |
| Typ czujnika | Dioda Si, GaAs lub GaAlAs | Platyna i inne produkty BRT |
| Typ pomiaru | Metoda 4-przewodowa | Metoda 4-przewodowa |
| Budzenie | 10 µA ±0,01%, ±5 ppm/°C | 1 mA ±0,1%, ±5 ppm/°C lub 10 µA ±0,1%, ±5 ppm/°C |
| Jednostka | Wolt | Om |
| Zakres wejściowy | 0 do 7,5 V |
0 do 1400 Ω (wzbudzenie 1 mA) 0 do 1400 Ω (wzbudzenie 10 µA) |
| Zakres temperatury | 1,4 do 475 K (w zależności od czujnika) | 1,4 do 873 K (w zależności od czujnika) |
| Rozdzielczość wyświetlacza | 4 cyfry | 4 cyfry |
| Dokładność (23°C) | 20 µV | 5 mΩ / 0,5 Ω (1 mA / 10 µA) |
Wspólne specyfikacje:
Wyjście analogowe: ±10 VDC pełny zakres skali
• Pełna skala 10 K, 100 K lub 1000 K
• Rozdzielczość 300 µV
• Dokładność 1 mV
Monitorowanie wyjścia analogowego:
- offset <20 µA
- szerokość pasma 4 kHz

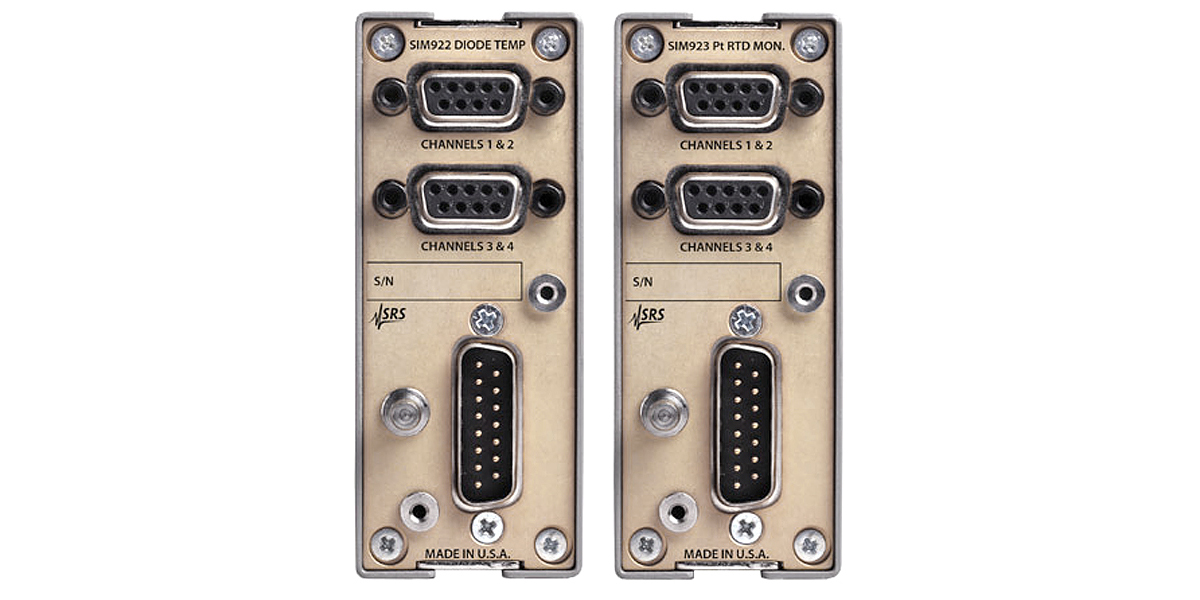

Panel tylny:
- sim922923ac-1429.pdf (656.65 KB)
