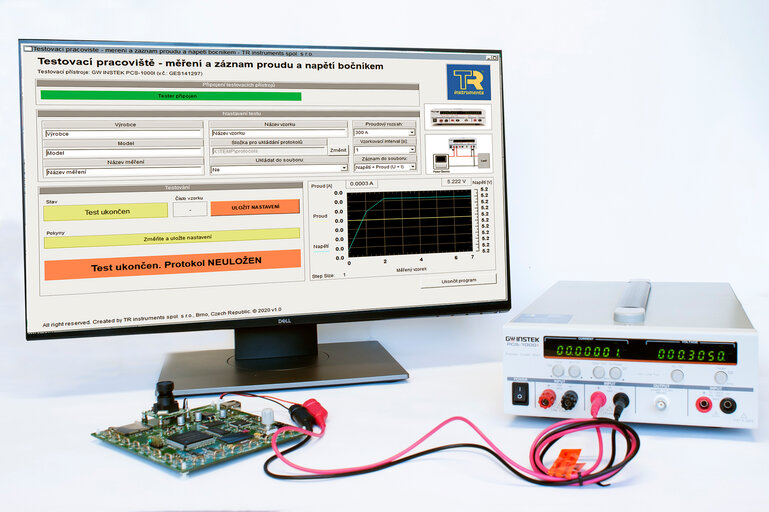

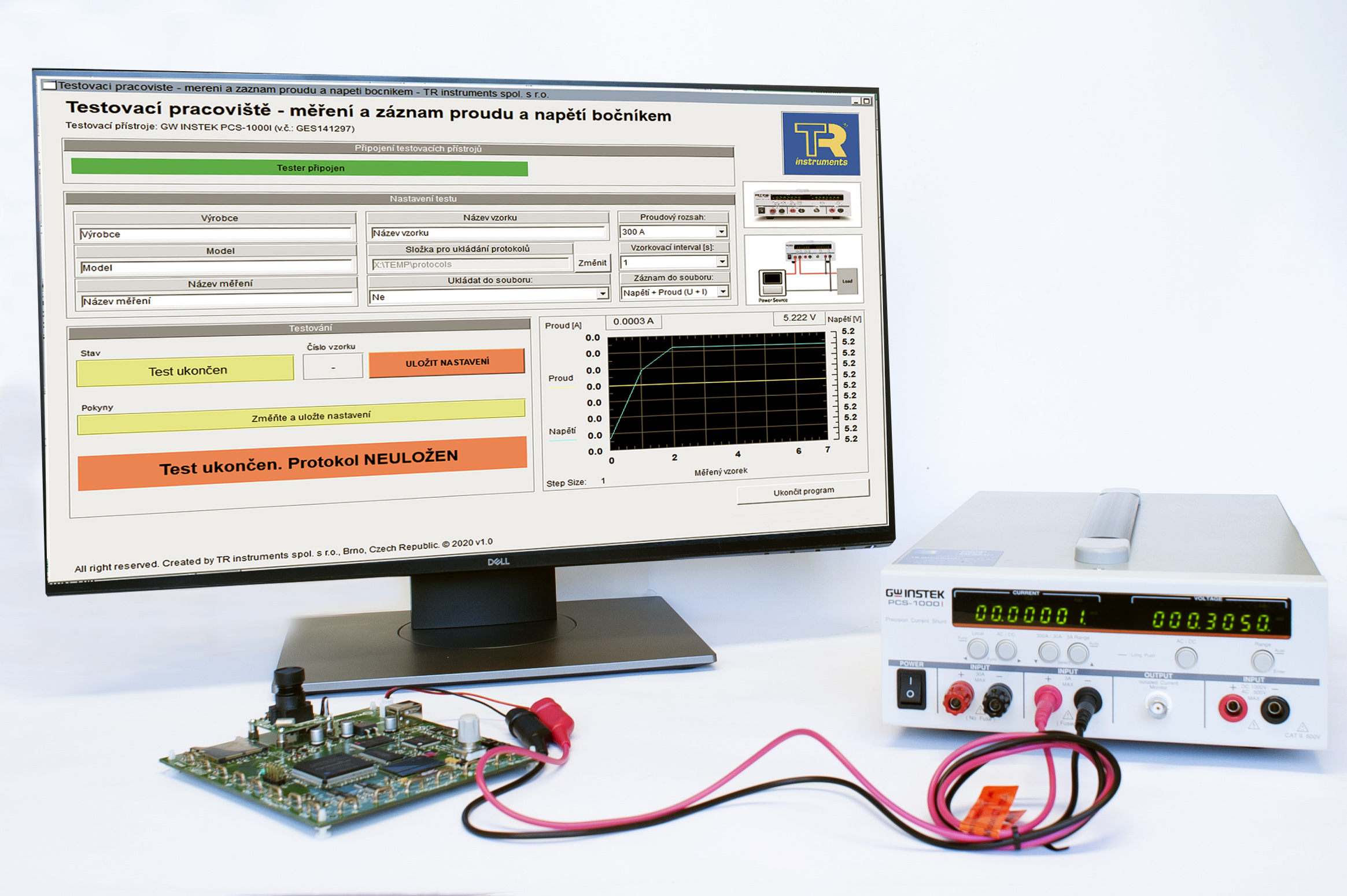

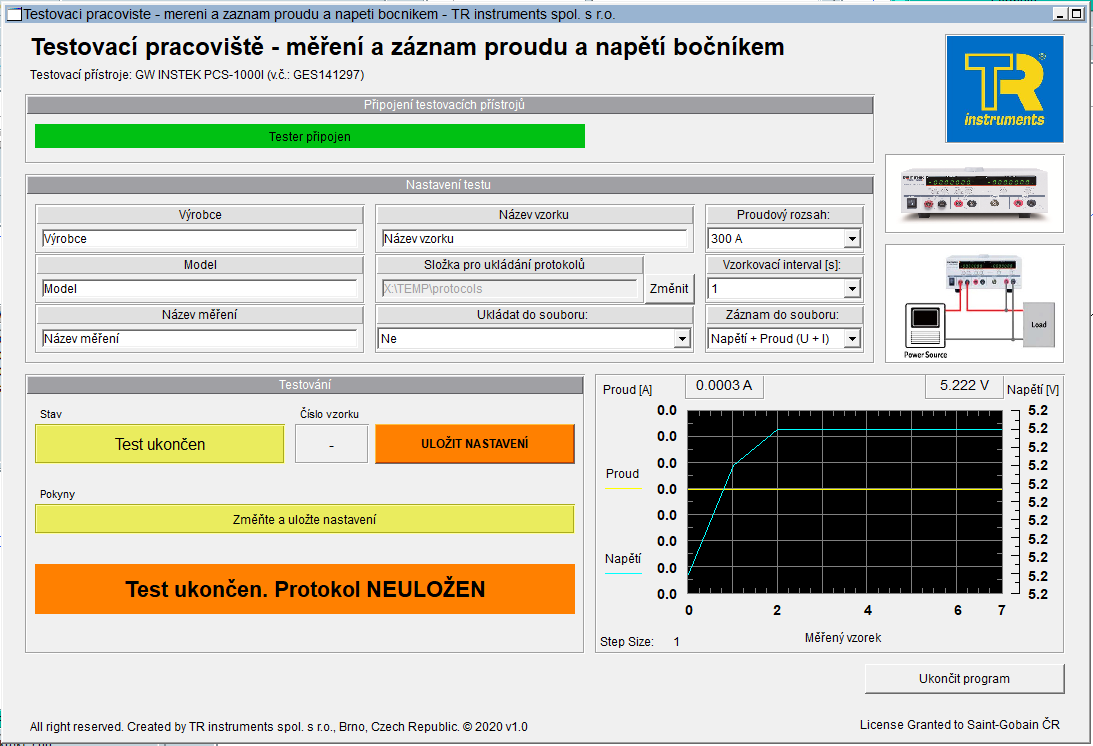

- požadavkem zákazníka bylo měření a záznam hodnot napětí a proudu pomocí bočníku GW instek PCS-1000l
- k přístroji požadoval PC software, který jsme naprogramovali přesně podle požadavků aplikace
- software umožňuje ovládání bočníku, nastavení vzorkovacího intervalu a ukládání výsledků měření do protokolu
- uživatel může zadat i vstupní údaje (výrobce, název vzorku, model aj.) a "real-time" graficky zobrazit měřený proud a napětí
Dla naszych klientów jesteśmy w stanie dostosować przyrządy pomiarowe do ich zastosowania, łącznie z możliwością montażu poszczególnych elementów w złożone systemy pomiarowo-badawcze. Dzięki temu jesteśmy w stanie objąć także zastosowania klientów, które nie mają rozwiązania w zwykłym montażu urządzeń pomiarowych. Zmodyfikujemy dostarczane przez nas liczniki i testery zgodnie z potrzebami klienta oraz przeprowadzimy modyfikacje takie jak integracja w stojakach lub trwałych obudowach, stworzenie oprogramowania sterującego, czy automatyzacja jednostki pomiarowej lub testującej. Dla lepszego wyobrażenia przedstawiamy kilka referencji, które zostały już zrealizowane.
Wybrane odniesienia do modyfikacji szytych na miarę
I. Aktualne oprogramowanie bocznikowe i sterujące, motoryzacyjne
II. Datalogger v ochranném kufru, strojírenství
- zákazník požadoval záznamové zařízení odolné a chráněné vůči náročným podmínkám v provozu (prach, nečistoty, olej, voda...)

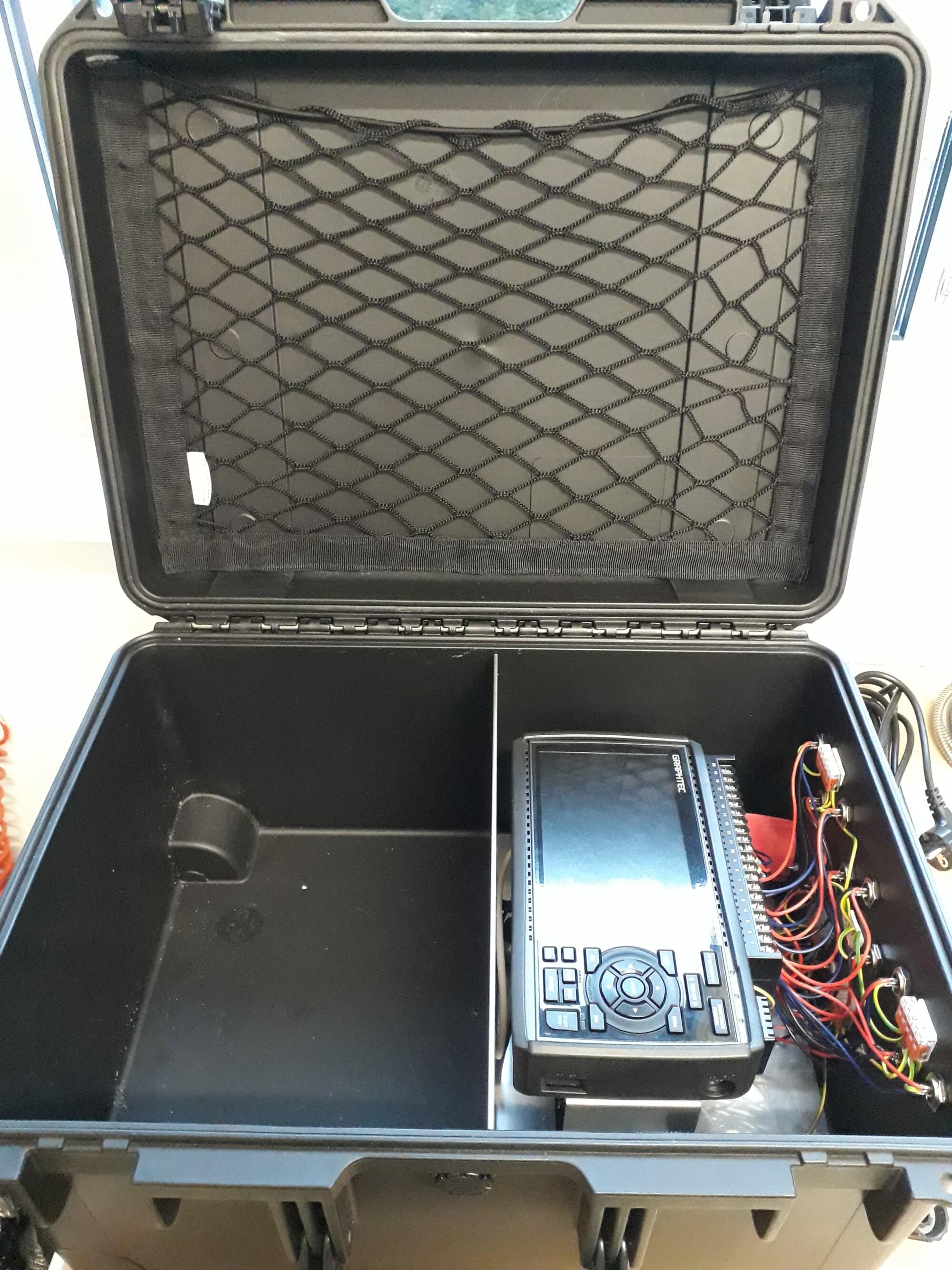

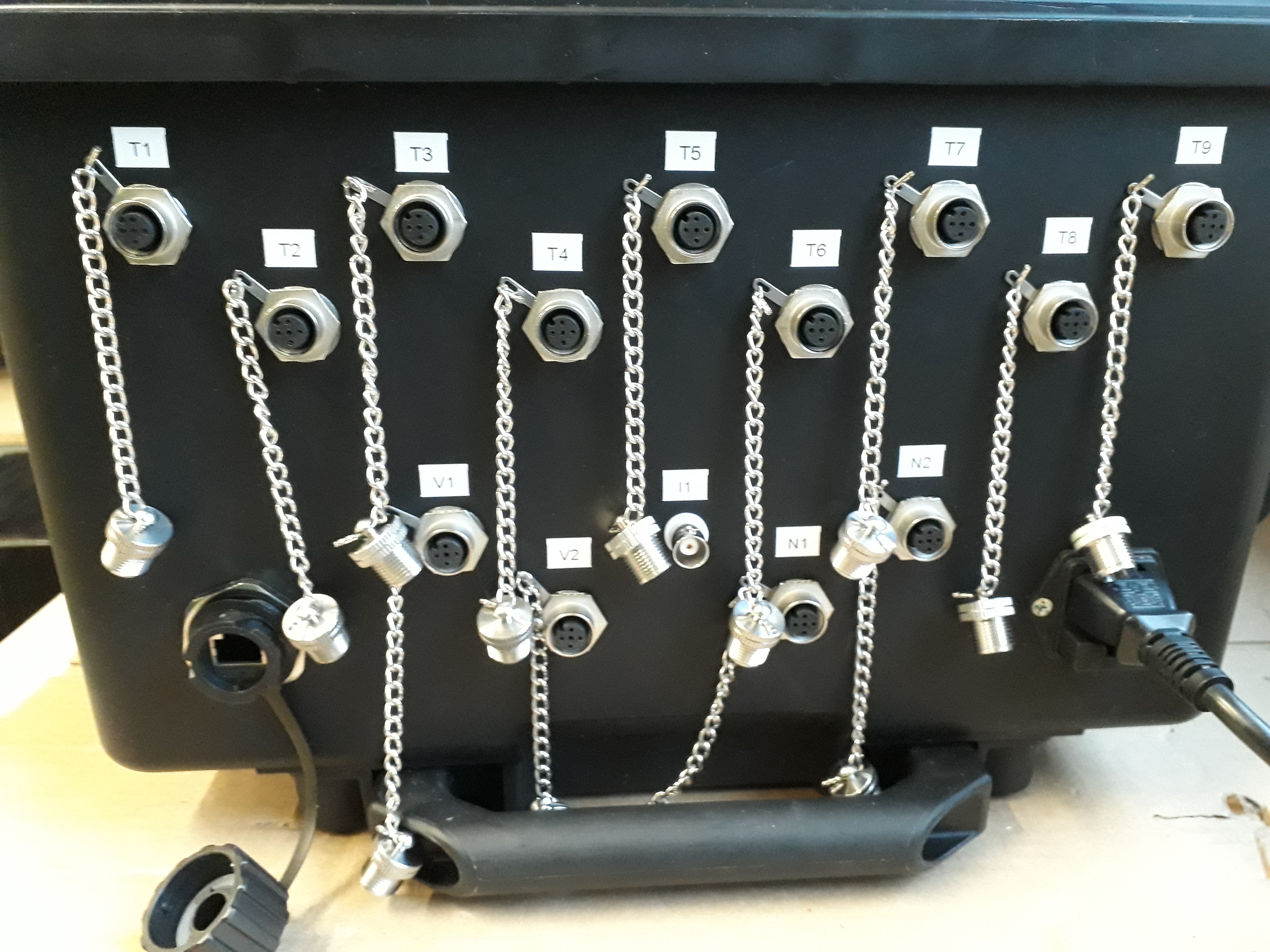

- datalogger Graphtec GL840 jsme integrpovali do odolného kufru s vyvedenými měřícími vstupy
- zařízení je používáno k měření oteplení a kontroly otáček při výrobě převodovek
- dále se používá při vývojových zkouškách, měření spotřeby elektrické energie a k funkčním testům
- set je vybaven záložním zdrojem (baterie umístěná pod dataloggerem) a v kufru je navíc místo pro uskladnění měřicích kabelů a sond

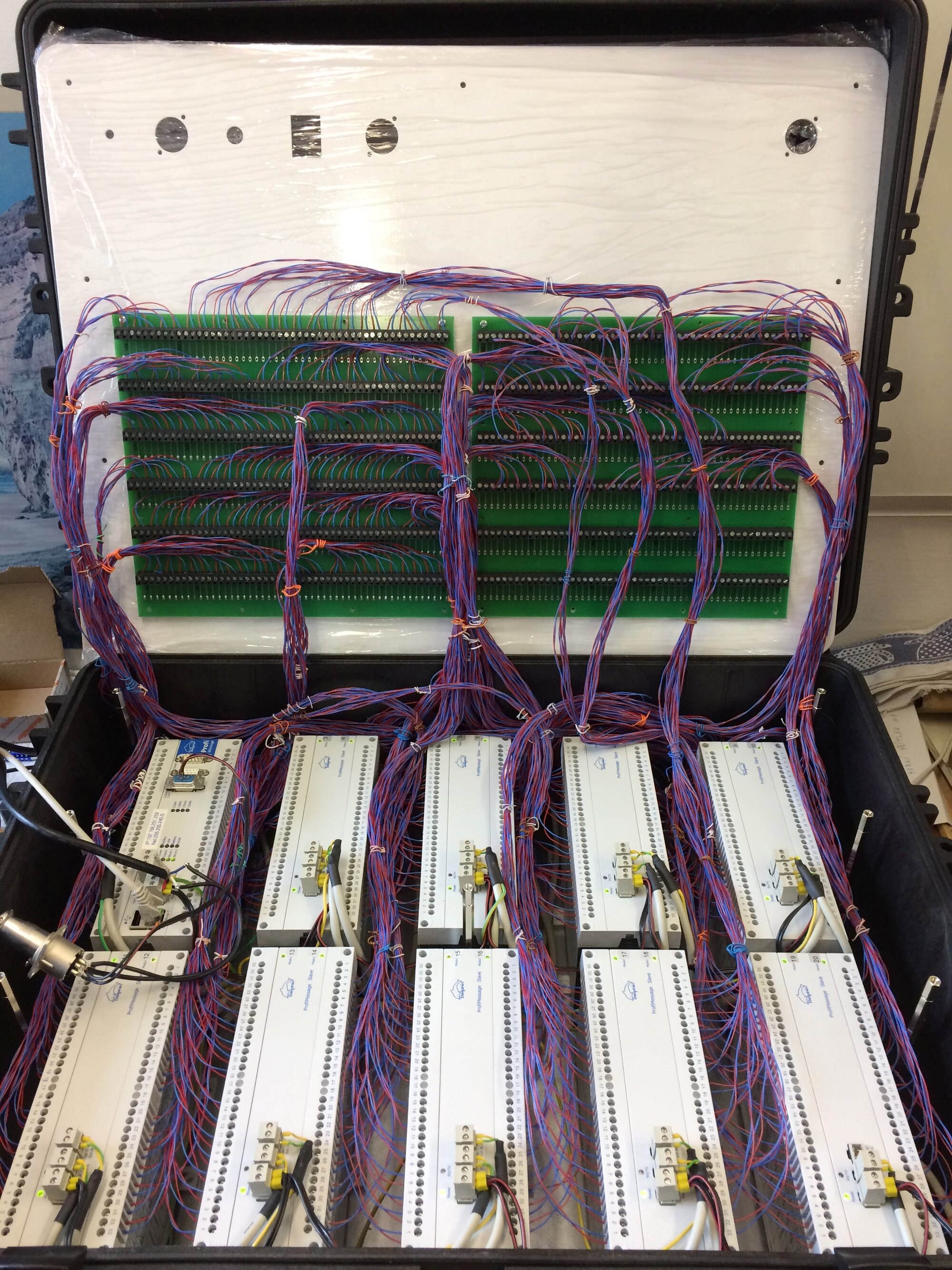

III. Vícekanálová měřící ústředna, energetika
- požadavkem zákazníka bylo měřit a zaznamenávat oteplení při funkčních zkouškách rozváděčů přes termočlánky typu L a měřit proud na proudových transformátorech
- hlavní částí ústředny je modulární měřící systém DELPHIN ProfiMessage a software ProfiSignal Klicks
- systém obsahuje 9 rozšiřujících (slave) jednotek a měřící karty pro měření proudu

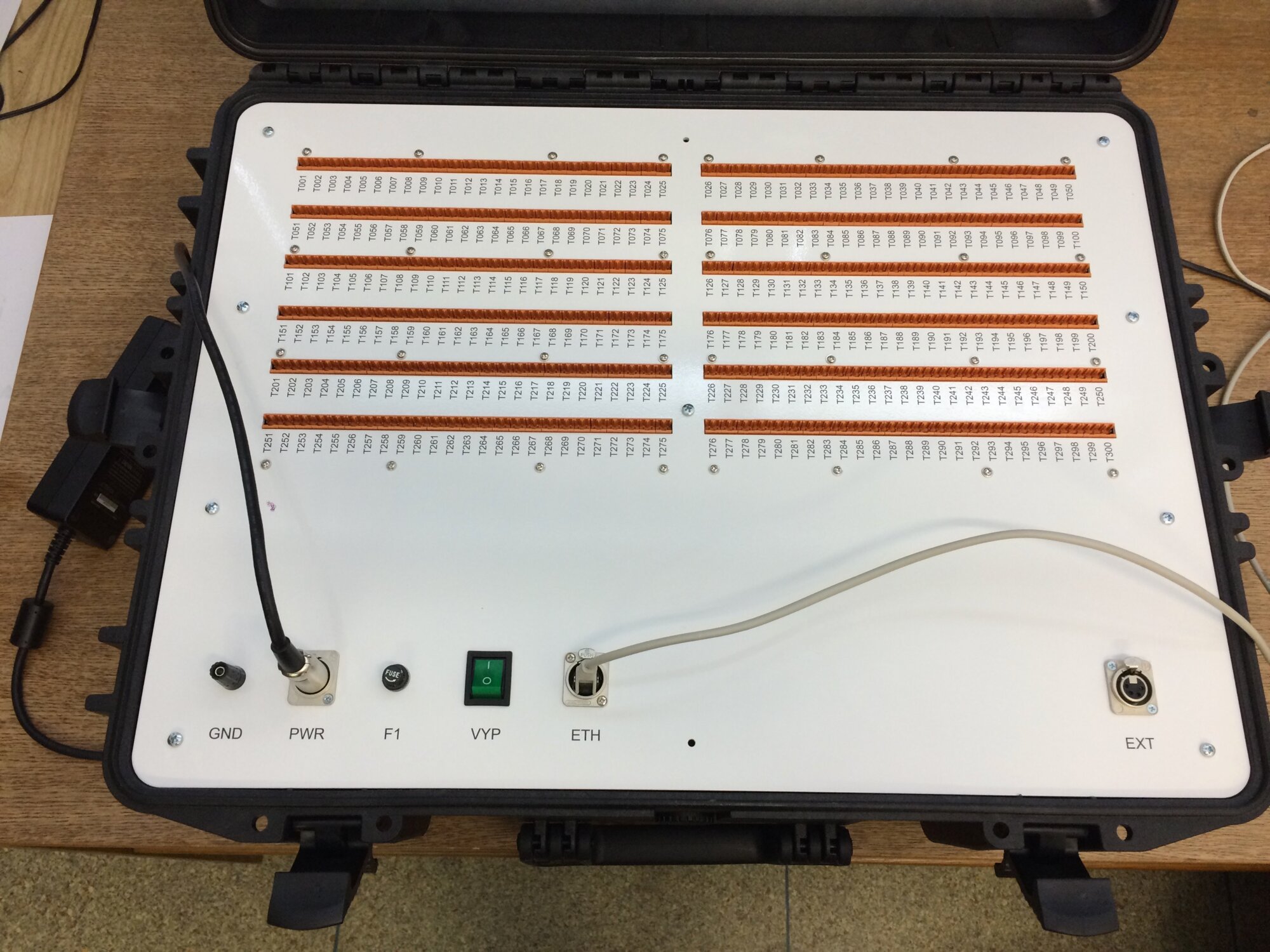

- dle požadavků zákazníka jsme vyrobili 300 kanálovou svorkovnici pro měření teploty
- jedná se o autonomní měřící zařízení, doplněné SW pro vizualizací měřených dat, nastavování limitů a ukládání naměřených výsledků

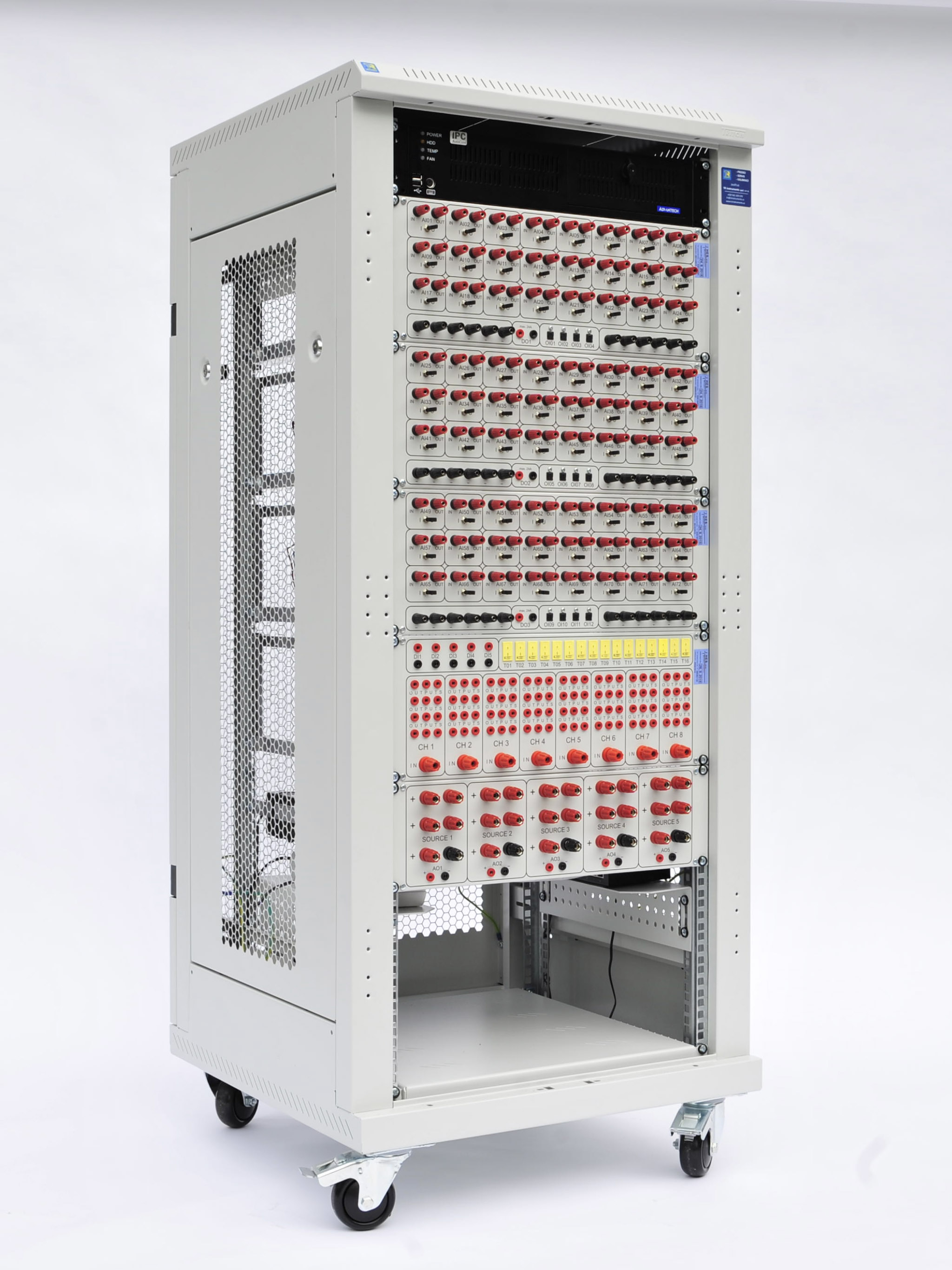

IV. Jednoúčelový testovací systém světel, automotive
- zákazník požadoval komplexní testovací systém pro testování jím vyrobených auto světel

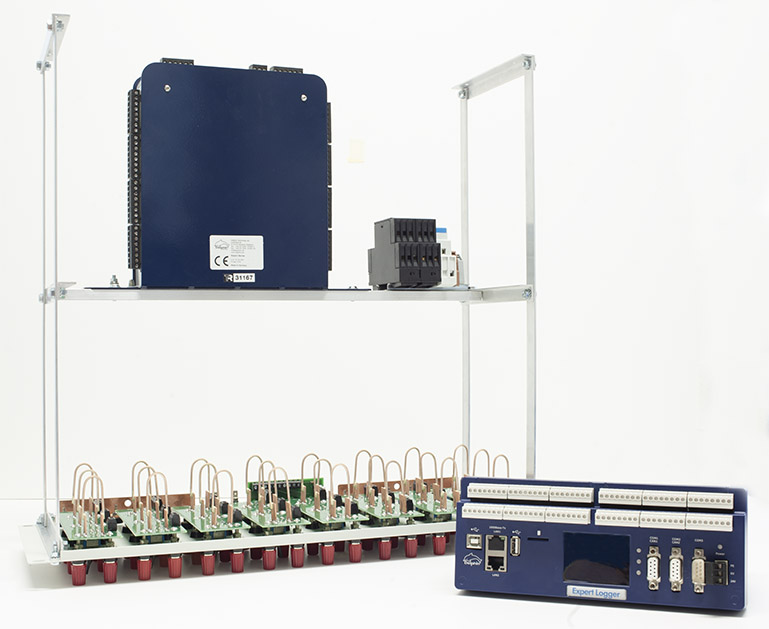

- jádrem systému je datalogger Delphin Expert Logger EL100, software ProfiSignal Klicks a 3 měřící karty Delphin Expert Key EK200C (každá 28 vstupů)
- funkční zkouška zahrnovala únavový a cyklický test
- optické vstupy a plně konfigurovatelné vstupy pro záznam veličin jako napětí, proud a teplota
- naše práce spočívala v návrhu projektu, zvolení správné přístrojové techniky, výrobě vstupních modulů, zprovoznění systému jako celku a praktické zaškolení zákazníka
V. Integrace DC napěťového VN zdroje, železniční doprava
- integrace VN zdroje FUG pro testování DC ochran na železničních tratích
- požadavkem zákazníka bylo odolné provedení vhodné pro přenos mezi měřícími stanovišti

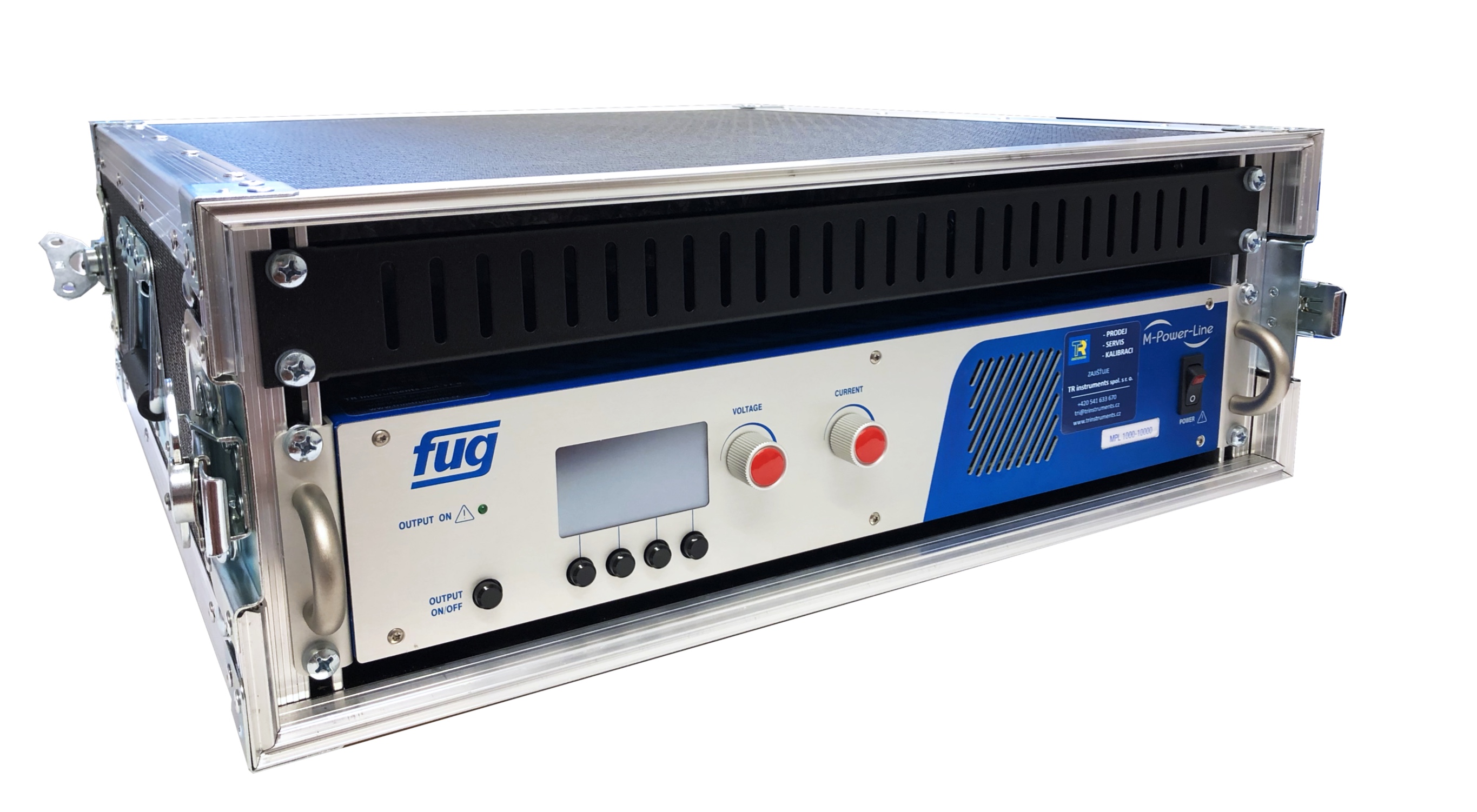

- systém obsahuje FUG zdroj MPL1000-10000 integravaný do odolného a přenosného kufru
