Rušení a anomálie v elektrických signálech mohou způsobit problémy v zařízeních a elektronických systémech. Především v průmyslových podnicích, kde se každá minuta odstavení zařízení počítá, je důležité mít k dispozici měřící přístroj pro rychlé odhalení a nalezení zdrojů těchto rušení.
Řešení nabízíme ve spolupráci s německým výrobcem Rohde&Schwarz v podobě osciloskopu RTH 1000. Jedná se o bateriově napájený osciloskop s izolovanými kanály mezi sebou a od země. Osciloskop splňuje bezpečnostní klasifikaci CAT IV 600 V a s funkcemi a parametry se přibližuje ke stolním osciloskopům Rohde&Schwarz.
Šířka pásma osciloskopu je v základním provedení do 60 MHz s možností rozšíření až do 500 MHz. Vzorkovací rychlost do 5 GSa/s, 10 bitový A/D převodník a vnitřní paměť osciloskopu 500k vzorků činí z RTH 1000 unikátní měřící zařízení na trhu. Pro co nejrychlejší odhalení příčin problémů má osciloskop akviziční rychlost až 50 000 průběhů/s a širokou škálu spouštěcího systému (trigger). Navíc funkce jako 8 kanálová logická analýza (MSO), dekódování průmyslových sběrnic I2C/SPI, UART, CAN/LIN a jiné, dělají z osciloskopu RTH ideální řešení při návrhu a nastavování napájecích systémů pracujících s vysokým napětím.

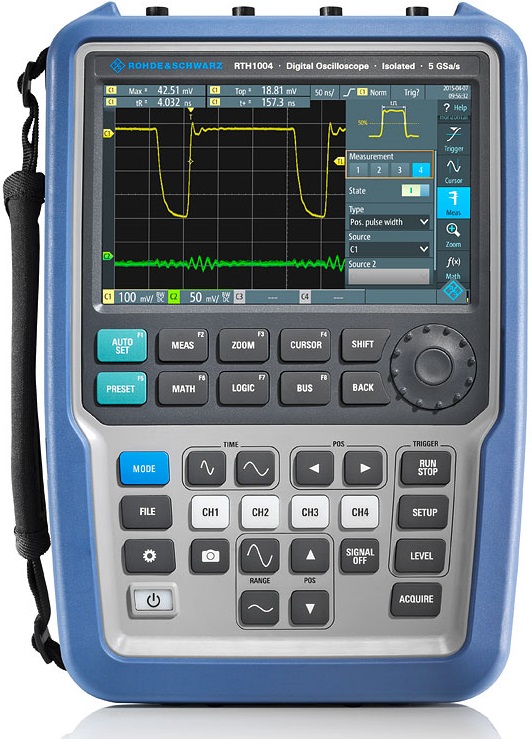

Osciloskop R&S RTH1002/1004 a jeho funkce:
Akviziční cyklus digitálního osciloskopu se skládá ze 2 kroků:
1. Osciloskop vzorkuje měřený signál a ukládá ho do vnitřní paměti.
2. Osciloskop zpracovává tyto vzorky signálu a zobrazuje je na svém displeji.
Během tohoto intervalu zpracování a zobrazování osciloskopu „uniká“ signál a chyby, které se v něm mohly vyskytnout. Tento čas se nazývá anglicky „blind time“ - čas potřebný ke zpracování měřených signálů osciloskopem.

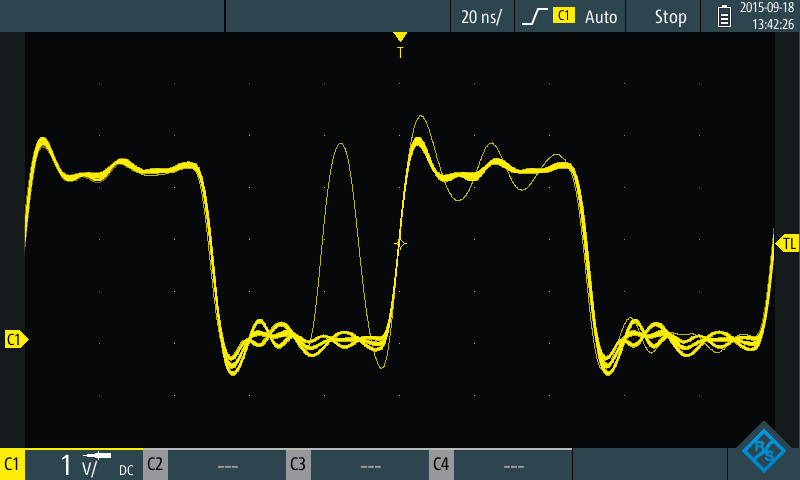

S akviziční rychlostí osciloskopu 50 000 průběhů/s, která je 1000x rychlejší než mají jiné přenosné osciloskopy na trhu a možností 14 typů triggrů vidí osciloskop RTH rušení a anomálie, které ostatní osciloskopy nezachytí.
Další užitečnou funkcí pro hledání příčin problému je mód Historie a segmentovaná paměť. Tato funkce automaticky ukládá až do 5000 průběhů (obrazovek osciloskopu) do vyrovnávací paměti, na které může uživatel zpětně nahlédnout a aplikovat všechny měřící funkce.

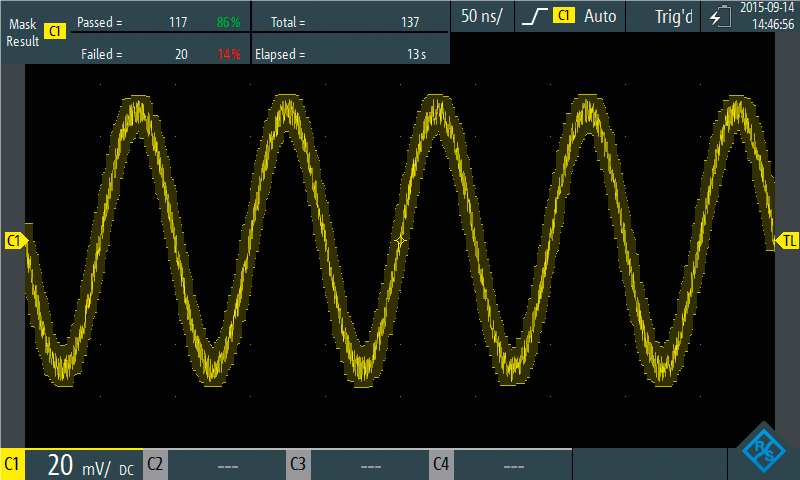

V případě výskytu více anomálií na měřeném signálu je problematické určit správnou spouštěcí podmínku – trigger. Řešením je aplikovat podmínku formou maskového testu. Tento test rychle zjistí, zda signál splňuje nebo nesplňuje uživatelem definované limity a pomůže rychle odhalit příčiny problému.
Přenosný osciloskop Rohde&Schwarz RTH 1000 ve 2 nebo 4 kanálovém provedení má kromě zmiňovaných i další funkce. Patří mezi ně například 33 automatických měření, FFT analýza, matematické funkce, funkce lupy a 2 kanálová verze dokonce precizní multimetr. Osciloskop lze propojit přes ethernet rozhraní na počítač a přes webový prohlížeč sdílet jeho obrazovku, ovládat a archivovat naměřená data.
Pokud Vás osciloskop zaujal, kontaktujte nás a rádi Vám ho předvedeme u Vás na pracovišti.
