Otázky a odpovědi Anténní a kabelové RF analyzátor Bird SiteHawk

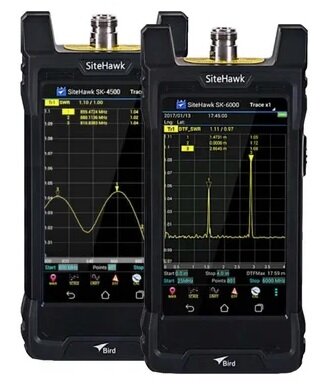

Jaké jsou rozdíly mezi verzemi SiteHawk SK4500, SK6000 a SK9000?

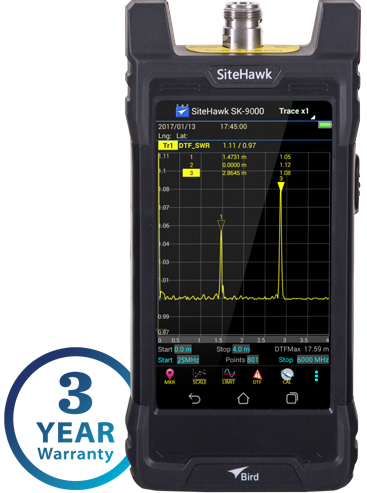

Jediný rozdíl je ve frekvenčním rozsahu. Model SK4500 má frekvenční rozsah od 1 MHz do 4,5 GHz, model SK6000 od 1 MHz do 6 GHz a model SK9000 od 1 MHz do 9 GHz.

Jak to je s aktualizací firmwaru na analyzátoru SiteHawk?

Výrobce Bird pravidelně zveřejňuje na své webové stránce aktuální verzi firmwaru s informací jaká vylepšení a jaké chyby byly v nové verzi odstraněny. Firmware je zdarma stažitelný.

Může být analyzátor ovládán přes rozhraní Ethernet?

Ne.

Jaký maximální výkon může být přiveden na RF vstupní port analyzátoru?

Maximální dovolená úroveň je +22 dBm (158 mW). Pokud je výkon větší, analyzátor se poškodí. Jelikož se může na koaxiálním vedení vyskytnout statický elektrický náboj, je doporučeno vždy před měřením tento náboj vybít pomocí zátěže nebo atenuátoru.

Je SiteHawk analyzátor stejný jako vektorový síťový analyzátor (VNA)?

V podstatě, ano. Jedná se o 1-portový VNA.

Je nutná pravidelná rekalibrace v kalibračním středisku?

Ano, doporučeno je rekalibrovat analyzátor jednou za rok. Ale zda se bude toto doporučení dodržovat, je vždy na uživateli.

V příslušenství k analyzátoru je i kalibrační sada. Jak se tato sada používá?

Kalibrační sada SK-CAL-MN-C6 je precizní OPEN/SHORT/LOAD jednotka pro kalibrační korekci analyzátoru. Instruktážní video je k nahlédnutí ZDE.

Musí se při změně frekvenčního rozsahu a DTF nastavení vždy provést kalibrační korekce pomocí kalibrační sady OPEN/SHORT/LOAD?

Ano, po každé změně frekvence a nastavení DTF je korekce vypnuta. Proto se musí korekce provést opakovaně.

Pokud měření probíhá na anténě v chladném prostředí, měl by se analyzátor kalibrovat při této provozní teplotě?

Nejlepší je provést kalibrační korekci při provozní teplotě. Podmínkou je zapnout analyzátor 20-30 minut před kalibrací, aby se stabilizovala teplota pod krytem analyzátoru a tím bylo dosaženo nejlepších výsledků.

Jaký typ RF konektoru je na analyzátoru?

N(f) konektor.

Má Bird počítačový software pro analýzu naměřených výsledků?

Ano, SiteHawk PC Tool software je zdarma stínitelný. V analyzátoru musí být výsledky uloženy ve formátu .s1p a poté importovány do softwaru.

Jaká jednotka je použita při měření poměru stojatých vln PSV (VSWR)?

VSWR vyjadřuje poměr bez jednotek. Říká, jak dobře jsou komponenty v anténním systému přizpůsobeny k 50 Ω.

Jaká jsou doporučení při testování antény na vysokém stožáru.

Nejlepší je připojit analyzátor přímo na měřenou anténu.

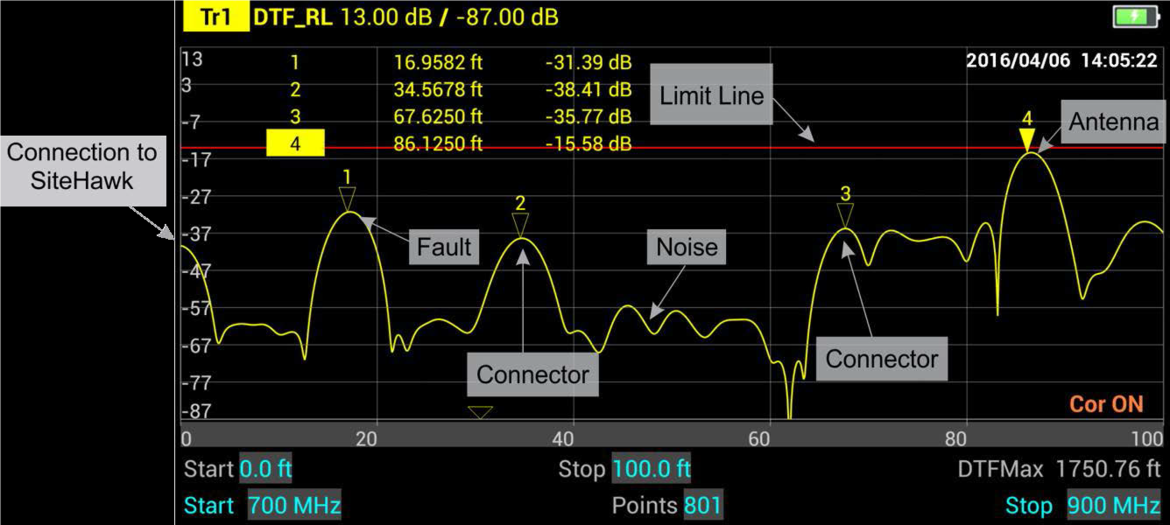

Pokud je na anténním systému špatný konektor, jaký je výsledek z měření?

Špatný konektor má vysoký poměr stojatých vln (VSWR) nebo útlum zpětného odrazu (Return Loss).

Jak odolný je analyzátor vůči rušícím RF signálům?

SiteHawk má 13 dB odolnost vůči externím rušícím signálům.

Co je hodnota - útlum zpětného odrazu "Return Loss".

Return Loss je poměr vysílaného a odraženého výkonu. Například -14 dB znamená, že 96% výkonu se dostane do antény a 4% jsou odraženy zpět do vysílače. Nebo hodnota -9,5 dB znamená, že 89% výkonu se dostane do antény a 11% je odraženo zpět do vysílače.
